Come prevenire la risalita dello sfrido?

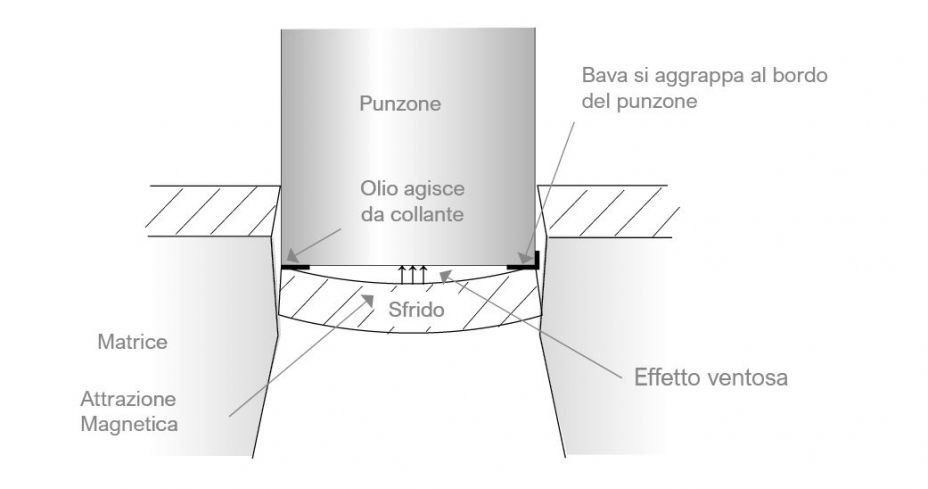

Perchè lo sfrido risale?

  • Effetto ventosa tra punzone e sfrido

  • L’olio agisce da collante

  • Attrazione magnetica

  • La bava si aggrappa al bordo del punzone

SOLUZIONI MATRICE

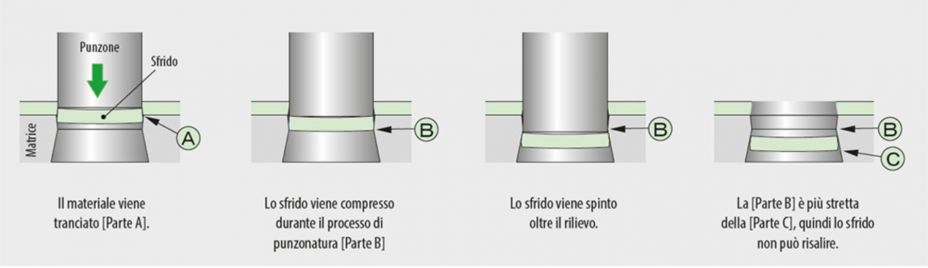

MATRICE ANTI SFRIDO

Gli utensili Rolleri utilizzano come standard la matrice anti sfrido.

Sia le sagome standard che quelle speciali hanno questa funzione come standard, ad eccezione di:
utensili per lavorazioni Blanking, matrici con dimensione minima inferiore a 2 mm, utensili a tallone, matrici con meno di 0,1 mm di gioco matrice.

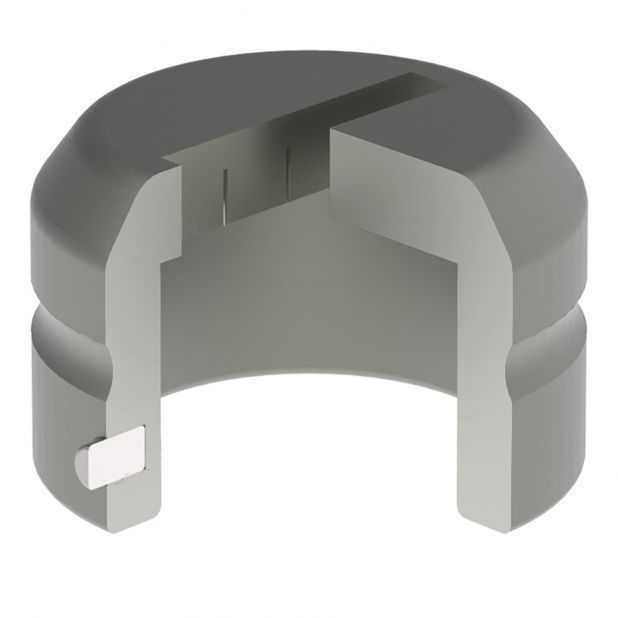

Matrice blocca sfrido
Matrice blocca sfrido

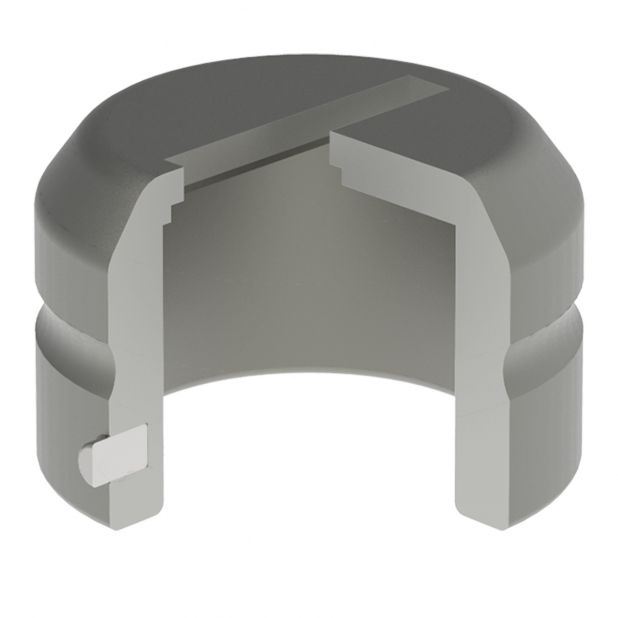

Matrice a parete scaricata
Matrice a parete scaricata

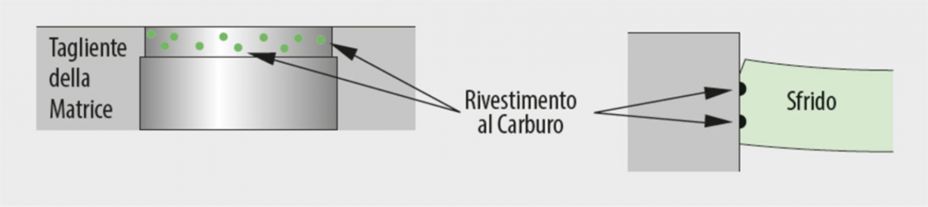

TRATTAMENTO DEPOSITRON

Il processo crea elettricamente dei piccoli rilievi molto duri sulle pareti interne del foro della matrice. Standard su matrici di diametro Ø2~Ø4.5

MATRICE DRITTA POSITIVA

Si consiglia di utilizzare questa tipologia di matrice nelle lavorazioni blanking (ove lo sfrido rappresenta il componente da produrre), con matrici con dimensione/diametro inferiore a 2 mm, con utensili a tallone, e con gioco matrice infereriore a 0,1 mm

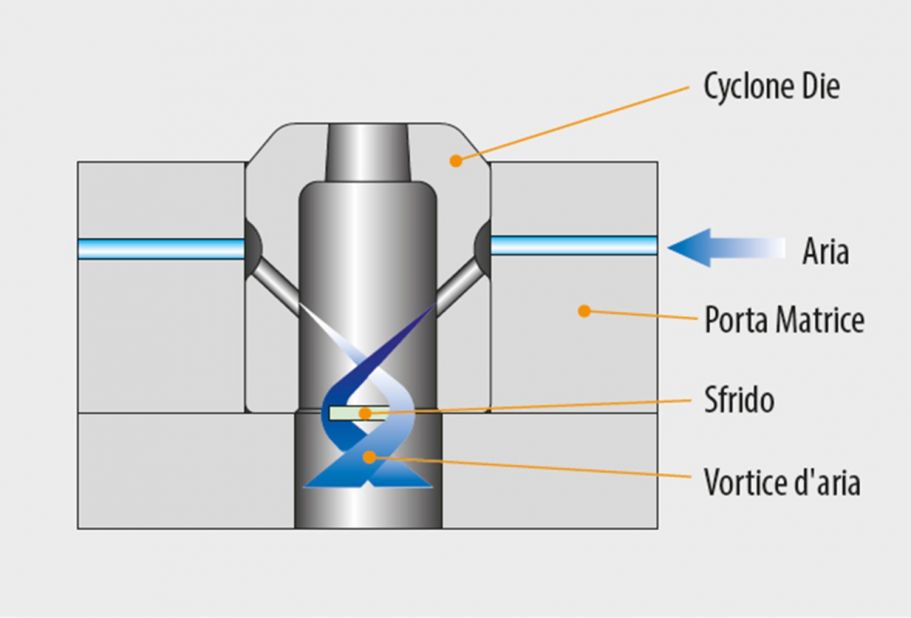

CYCLONE DIE (COMPATIBILE CON SISTEMA VACUUM DI AMADA)

La Cyclone Die ha dei piccoli fori inclinati che consentono l'arrivo del soffio d'aria in modo da creare un'area di forte vuoto sotto la matrice. Questo vuoto aiuta a prevenire i problemi di risalita dello sfrido. Questa funzione è attiva solo sulle macchine predisposte.

SOLUZIONI PUNZONE

SPOGLIE

SPOGLIA A TETTO

utile a ridurre il tonnellaggio e il rumore, grazie a un angolo di 2° o 5° sulla punta del punzone.

SPOGLIA A TETTO INVERSO

Per evitare che punzone e matrice si tocchino quando vengono utilizzati utensili da taglio

SPOGLIA CONCAVA

Per evitare che punzone e matrice si tocchino quando vengono utilizzati utensili da taglio.

SPOGLIA A DOPPIA VALLE

Per evitare che punzone e matrice si tocchino quando vengono utilizzati utensili da taglio lunghi (es. 80x5 o 110x5).

SPOGLIA A 4 VIE

Miglior spoglia da utilizzare su utensili di forma quadra che effettuano scantonate e quindi non lavorano con colpo pieno. Questa spoglia mantiene centrale lo forzo di tranciatura, evitando problematici carichi laterali.

SPOGLIA WHISPER

Solo per utensili tipo R2 (Trumpf).

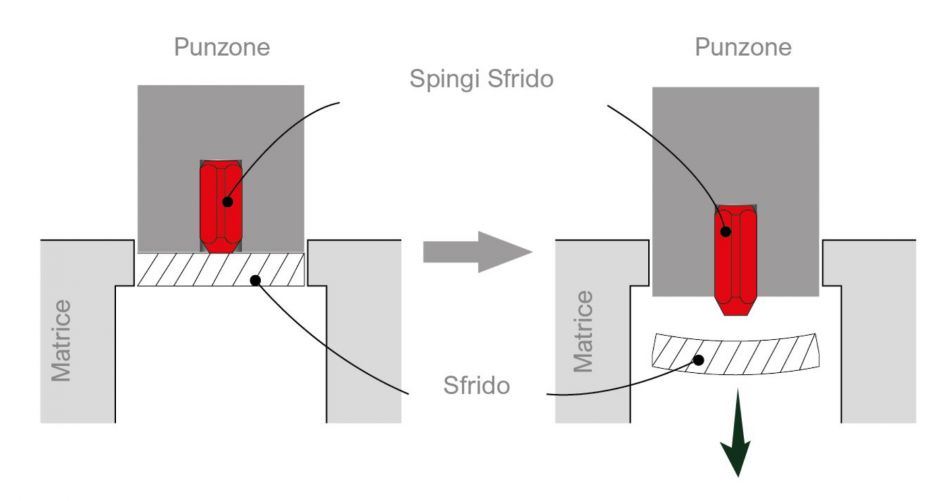

SPINGI SFRIDO IN URETANO

L' espulsore Sfrido in Uretano è un'ottima soluzione per i problemi di risalita dello sfrido. Può essere installato su punzoni tondi con diametro maggiore di 4 mm e su sagome con dimensione minima 6 mm.

Spingi sfrido in uretano
Spingi sfrido in uretano
