AROL PN Extreme

Codice Lunghezza Prezzo
AROL PN Ext.1219.2 1219.2 mm
AROL PN Ext.2438.4 2438.4 mm
AROL PN Ext.3048 3048 mm
AROL PN Ext.3657.6 3657.6 mm
AROL PN Ext.4267.2 4267.2 mm
AROL PN Ext.4876.8 4876.8 mm
AROL PN Ext.5486.4 5486.4 mm
AROL PN Ext.6096 6096 mm
  • Descrizione
  • Specifiche
  • Allegati

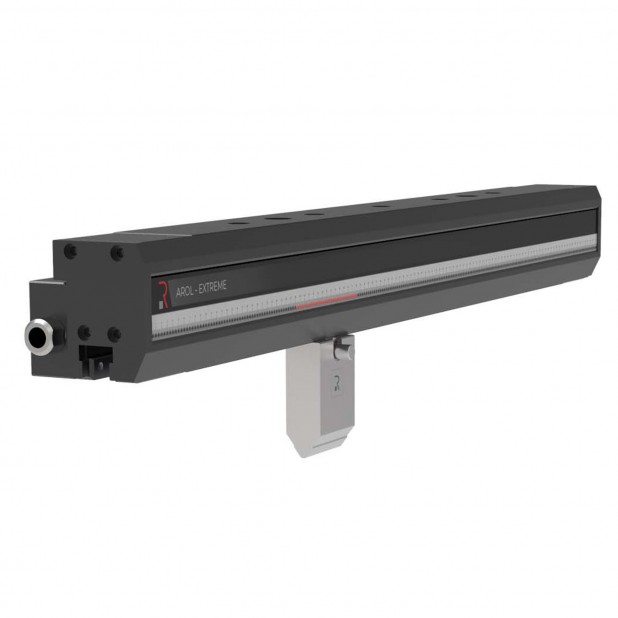

Sistema rapido superiore pneumatico in 42CrMo4 temprato per utensili tipo American, lunghezza da 1219.2 a 6096 mm. Carico massimo 2500 kN/m sulle spalle.

I bloccaggi della linea AROL rappresentano un’evoluzione del sistema di fissaggio degli utensili American. Sono traverse che si presentano in un pezzo unico caratterizzate da un nuovo concetto estetico e meccanico. Ogni AROL viene gestito con un trattamento termico ad hoc per conferire la giusta durezza alle superfici di contatto con gli utensili. In funzione delle forze necessarie si può scegliere tra la versioni Power, Supreme o Extreme. Sono diverse le lunghezze possibili, da 3.608 ft (1219.2 mm) a 20.131 ft (6096 mm) per qualsiasi tipo di pressa piegatrice.
E’ possibile anche trasformare una pressa piegatrice con attacco R1 in attacco American con la possibilità di recuperare "luce" sulla pressa piegatrice grazie ai soli 80mm di altezza di lavoro.
In questa configurazione è disponibile la soluzione AWP (fissa) e AWPC (con cunei) per regolare la centinatura. Per la parte estetica si è intervenuti sull’ergonomia riducendo al massimo gli ingombri con particolare attenzione al design, grazie all’inserimento di barre a led per indicare il corretto posizionamento dell’utensile o più semplicemente per avere un segnale di sistema on/off.





SISTEMA SUPERIORE

I bloccaggi della linea AROL sono sistemi di fissaggio degli utensili tipo American.

ORIENTAMENTO UTENSILE

Il sistema di bloccaggio assiale AROL, garantisce la massima flessibilità in termini di utilizzo in quanto il punzone può essere montato facilmente in modalità rovesciata.

CAMBIO UTENSILE

I punzoni con sistema Quick Lock possono essere inseriti verticalmente mentre per i punzoni con il dentino,l'inserimento è orizzontale.

ALLINEAMENTO

Il sistema AROL garantisce un'ottima precisione sull'asse X allineando in modo ottimale le punte dei  punzoni. Per i punzoni con il Quick Lock è previsto il richiamo a battuta automatico, sulle spalle del bloccaggio.

SICUREZZA

AROL garantisce la massima sicurezza per tutti i punzoni con Quick Lock e con il dentino anticaduta. Per l'attacco dritto (senza Quick Lock e senza dentino) si consiglia l'inserimento laterale del punzone in appoggio alla matrice.

INDICATORI LED

Il sistema è dotato di barre a led per indicare il corretto posizionamento dell’utensile.

ALIMENTAZIONE

Il sistema è disponibile nella versione pneumatica e idraulica.

TX

Il sistema di regolazione Rolleri durante la fase di installazione è utilissimo per intervenire su tutta la lunghezza della traversa.
Questo va a vantaggio del corretto posizionamento dell’asse della matrice rispetto ai registri posteriori in ogni singolo punto della tavola. In questo modo per ogni lato piegato viene garantita la precisione e la ripetibilità della piega.

INSTALLAZIONE

L’installazione dei sistemi AROL avviene attraverso una foratura standard da realizzare direttamente sul pestone della pressa piegatrice. Il sistema TX offre la possibilità di qualsiasi correzione sull’asse X. Le connessioni e le integrazioni per il CNC sono spiegate sul manuale d’uso.

Unità di controllo: PDU MOLT

  • Controlla la pressione dell'aria all'inizio e alla fine della linea
  • Moltiplica l'aria compressa per assicurare una migliore chiusura delle staffe
  • Avvisa tramite un segnale elettrico al CNC in caso di bassa pressione, attivando il blocco della pressa piegatrice
  • Tutti gli intermedi sono connessi tra di loro attraverso tubi pneumatici e per garantire un'elevata forza di chiusura necessitano di una pressione di 12 o 16 bar a seconda dei modelli
  • Con moltiplicatore d'aria
  • Disponibile anche in versione TOP CABINATA in una scocca protettiva

AROL PN Supreme

Sistema rapido superiore pneumatico in 42CrMo4 temprato per utensili tipo American, lunghezza da 1100 a 6100 mm. Carico massimo 2500 kN/m sulle spalle…

AROL PN Power

Sistema rapido superiore pneumatico in 42CrMo4 temprato per utensili tipo American, lunghezza da 1219.2 a 6096 mm. Carico massimo 1500 kN/m sulle spal…
