ROL GRIP MANUALE
.jpg)

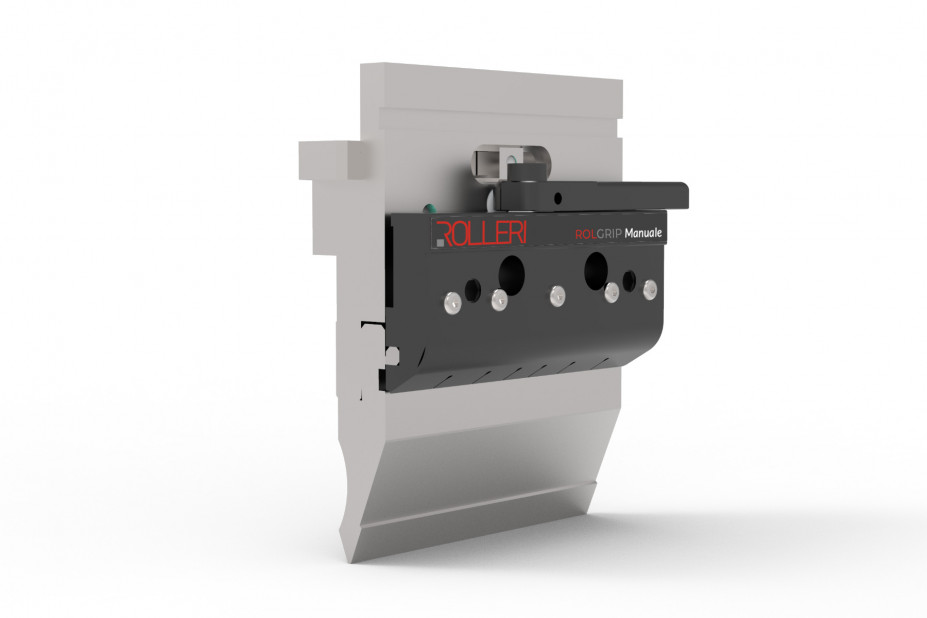

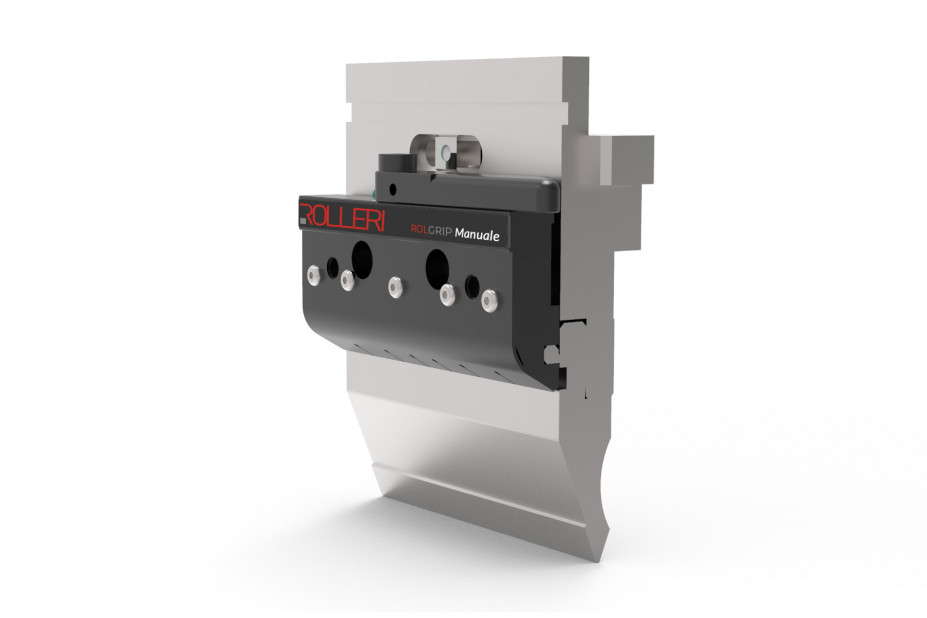

Bloccaggio manuale per utensili superiori tramite comoda leva ergonomica.
Introduzione ed estrazione frontale dell’utensile standard tipo europeo e richiamo automatico in battuta. Possibilità di montare l’utensile rovesciato, dal fronte pressa utilizzando la staffa manuale 11008 completa di viti e molle (non compresa nella fornitura) serraggio tramite viti.
- Descrizione
- Specifiche
Bloccaggio manuale per utensili superiori tramite comoda leva ergonomica. Compatibilità con presse piegatrici con attacco Europeo Promecam R1.
UTENSILI SUPERIORI
Bloccaggio manuale per utensili superiori tramite comoda leva ergonomica.
DATI TECNICI
Altezza unità di bloccaggio = 100mm.
Asse di piegatura a 7mm.
Disponibile anche H=150mm (13131-150-M), H=120mm asse 20mm (13135-M) e H=150mm asse di piegatura a 20mm.
INSERIMENTO UTENSILI
Bloccaggio manuale per utensili superiori tramite comoda leva ergonomica.
Introduzione/estrazione FRONTALE dell’utensile standard tipo europeo e richiamo automatico in battuta.
ALIMENTAZIONE
Collegamento energetico tramite sistema brevettato “STAR SYSTEM”.
NESSUNA PRESENZA DI TUBI nell’area di lavoro e libera rimozione dei moduli in modo immediato in qualunque posizione.
DOPPIO ORIENTAMENTO
Possibilità di montare l’utensile rovesciato, dal fronte pressa utilizzando la staffa manuale 11008 completa di viti e molle (non compresa nella fornitura) serraggio tramite viti.
Tempi di attrezzaggio
auf einer 3m Abkantpresse (15 Module)
| OPERAZIONE | MODELLO TRADIZIONALE MANUALE CON VITI | MODELLO TEDA SPEED GRIP MANUAL (13131-M) |
|---|---|---|
| Sbloccaggio | 30 viti = 5″ totale = 150″ |
15 moduli tramite leva = 2″ totale = 30″ |
| Estrazione utensile | Laterale = 25″ totale = 100″ |
Frontale = 8″ totale = 32″ |
| Inserimento utensile | Laterale = 25″ totale = 100″ |
Laterale = 6″ totale = 24″ |
| Pre-avvitamento 30 viti | 4″ totale = 120″ |
– |
| Leggera pressata per appoggio utensili | 10″ totale = 10″ |
– |
| Avvitamento definitivo 30 viti | 3″ totale = 90″ |
– |
| Bloccaggio 15 moduli tramite leva ergonomica | – | 4″ totale = 30″ |
| TEMPO TOTALE | 570″ = 9′,30″ | 116″ = 1′,56″ |
