ROL TM/R1/MN

  • Descrizione
  • Specifiche
  • Allegati

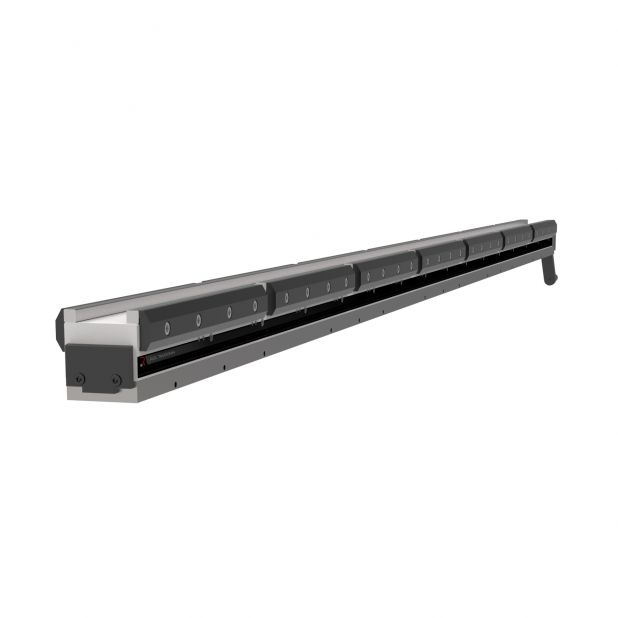

Tavola di centinatura manuale per matrici R1 con bloccaggio manuale. Costruita in C45 rettificato e temprato. Carico max. 2000 kN/m.

Grazie all‘impiego di questa tavola inferiore è possibile controllare e compensare meccanicamente qualsiasi flessione generata dalla pressa piegatrice.
Tale flessione è direttamente proporzionale alle lunghezza di piegatura e al rapporto tra lo spessore della lamiera da piegare e la larghezza della cava da utilizzare.
La tavola di centinatura Rolleri è composta da una barra in acciaio speciale contrapposta ad un sistema di cunei;ogni singolo cuneo può anche essere calibrato singolarmente per gestire al meglio le zone di lavoro più ristrette.
Ogni singola tavola è prodotta in funzione delle caratteristiche della pressa piegatrice con lo scopo di ottimizzare il funzionamento e l‘integrazione con la macchina già installata.
Esistono inoltre diverse versioni della tavola di centinatura in base agli attacchi delle matrici. A richiesta è anche possibile montare un bloccaggio pneumatico.
Un’altra caratteristica è la sua compattezza per limitare gli ingombri e garantire delle portate significative.





SISTEMA INFERIORE

Grazie all‘impiego di questa tavola inferiore è possibile controllare e compensare meccanicamente qualsiasi flessione generata dalla pressa piegatrice.

BLOCCAGGIO

Azionamento manuale per il bloccaggio dell'utensile. Possibilità di centinare tutta la lunghezza della pressa piegatrice o solo alcune porzioni grazie al sistema a cunei indipendenti.

REGOLAZIONE

Frontalmente l’operatore ha a disposizione una vite con delle tacche di calibratura per correggere un punto specifico. La gestione è semplice ed efficace e permette di capire in qualsiasi momento il tipo di centinatura realizzata per piegare qualsiasi tipo di lamiera.

In questo modo si sopperisce anche alle differenze di spessore presenti sul foglio di lamiera.

INSTALLAZIONE

La tavola viene fornita con tutti gli accessori necessari per il montaggio ed il perfetto allineamento al pestone della pressa piegatrice.

È possibile installare questa tavola su presse piegatrici nuove o già installate.

SERVIZI DISPONIBILI

  • Possibilità di adattare le forature di fissaggio in base a quelle già preesistenti sulla pressa
  • Possibilità di eseguire il piano di alloggio matrice con diverse sagome
  • Motore standard a destra rispetto al lato operatore, su richiesta possiamo impostarlo anche a sinistra della tavola

Contattaci per maggiori informazioni
