ROL2 HYD
| Codice | Lunghezza | Tipo | Tavola | Peso [kg] | Prezzo | |
|---|---|---|---|---|---|---|

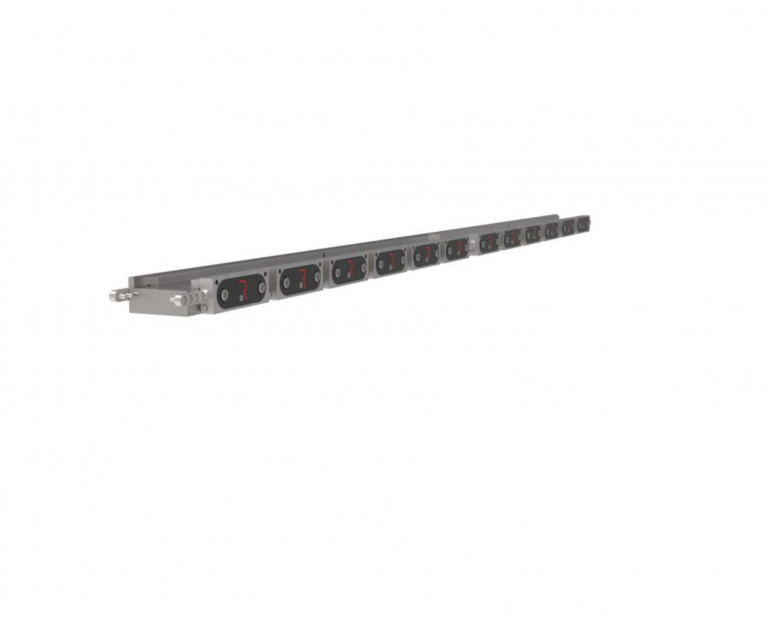

| ROL2 HYD 60-C | 1075 mm | Staffe anteriori e posteriori + Canalina base 60 | 60 mm | 5,50 |
|
|
| ROL2 HYD 90-C | 1075 mm | Staffe anteriori e posteriori + Canalina base 90 + Inserti | 90 mm | 5,00 |
|
|
| ROL2 CLAMP1 HYD | 500 mm | Staffe anteriori e posteriori | 60 mm | 31,70 |
|
|
| ROL2 CLAMP1 HYD 90 | 500 mm | Staffe anteriori e posteriori + Inserti | 90 mm | 23,00 |
|
|

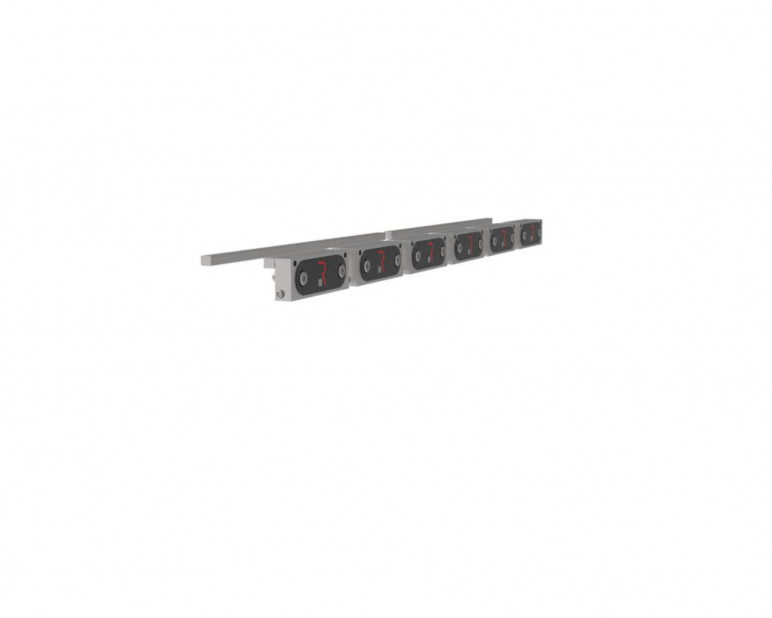

| ROL2 CLAMP1 HYD 90-F | 500 mm | Staffe anteriori + Inserti | 90 mm |
|
||
| ROL2 CLAMP1 HYD-F | 500 mm | Staffa anteriore | 60 mm | 9.5 |
|
- Descrizione
- Specifiche
Sistema rapido inferiore idraulico per utensili tipo R1, lunghezza 500 mm
Il ROL2 rappresenta il sistema più performante per il bloccaggio rapido delle matrici R1 con base 60 mm 2.36" e 90 mm 3.54".
Grazie al serraggio automatico, la pressione esercitata sull’utensile è ben distribuita col vantaggio di non condizionare il posizionamento dell’utensile sulla tavola inferiore.
Il beneficio concreto si traduce in un allineamento ottimale dei "V" delle matrici. Ma oltre ad una maggiore qualità dell’allineamento determinata dal bloccaggio, abbiamo una velocità di serraggio senza paragoni. Sia nella versione pneumatica o idraulica, che in quella manuale, in pochi secondi l’operatore può avviare il ciclo di piega in assoluta sicurezza. ROL2 nasce per completare la gamma dei bloccaggi rapidi per utensili R1.
Il sistema è applicabile alle nuove presse piegatrici ed è adattabile a tutte le presse già installate. ROL2 è sinonimo di velocità, qualità e flessibilità.
SISTEMA INFERIORE
Il sistema ROL2 è compatibile con tutte le presse piegatrici con attacco Amada-Promecam.
Non è necessaria nessuna modifica dell’utensile.
INSERTO SPECIALE IN POLIURETANO
Il sistema ROL2 include, al suo interno, un meccanismo che aziona le staffe ROL2 CLAMP1. Queste sono integrate nel sistema e possono bloccare e sbloccare le matrici. Un inserto di poliuretano speciale all‘interno delle staffe garantisce un allineamento perfetto delle matrici. La forza delle staffe è distribuita in egual misura su tutta la sua lunghezza.
ALIMENTAZIONE
ll sistema idraulico è composto da staffe L=150 mm che vengono attivate da un’apposita unità idraulica.
Il sistema idraulico può essere gestito anche tramite il CNC della pressa piegatrice.
INSTALLAZIONE TAVOLA DA 60 mm e 90 mm
Direttamente sulla tavola della pressa piegatrice tramite l’uso di fori per le staffe standard (distanza dei fori 100 mm). In alternativa, sono necessarie modifiche alle forature esistenti.
Nelle tavole da 90 mm 3.54" per bloccare le matrici Rolleri tipo R1 con base 60 mm 2.36", vengono forniti anche due inserti con larghezza 15 mm 0.59" (fissati con spine).
Il sistema è compatibile con le presse piegatrici che hanno tavole di centinatura automatiche.
Disponibile versione con CTS per aumentare l'altezza del banco.
INSTALLAZIONE
ROL2 è una soluzione semplice, innovativa ma soprattutto flessibile. Su una nuova pressa piegatrice è sufficiente rispettare le indicazioni di una normale foratura per applicare direttamente il sistema che è tutto compreso nella staffa. Su una pressa già installata, il ROL2 viene fornito già montato su una canalina inferiore.
SICUREZZA
Il nuovo design permette lo staffaggio delle sezioni più piccole.
Unità di controllo: HPU-E/1
- Necessita della connessione al CNC della pressa piegatrice per le operazioni di apertura e chiusura
- Invio di un segnale elettrico al CNC che in caso di bassa pressione assicura il blocco della pressa piegatrice
- Esistono due versioni per questa centralina: una che lavora a 220-380 VOLT e una a 110 VOLT
- Pressione erogata 30/80/160 BAR
