INT100
Intermedio tipo R1 con altezza di lavoro=100mm, Materiale=C45, Portata massima=1000kN/m.

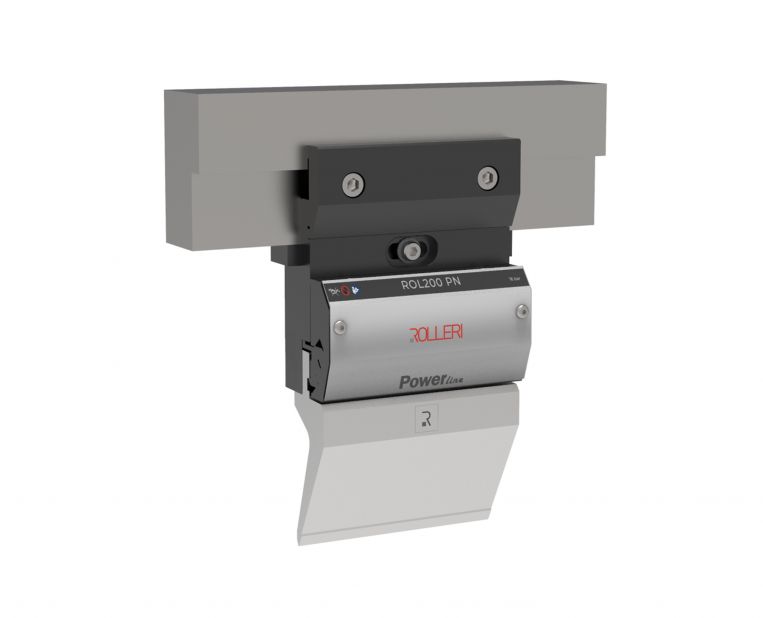

ROL200 PN Power
| Codice | Lunghezza | Con intermedio | Prezzo | |
|---|---|---|---|---|
| ROL200P Power INT100 | 150 mm | INT100 |
|
- Descrizione
- Specifiche
Sistema rapido superiore pneumatico con staffa frontale per utensili tipo R1, lunghezza 150 mm. Carico massimo 1000 kN/m
La linea Power del ROL200 nasce con l’obiettivo di fornire un unico sistema rapido in grado di gestire due alimentazioni differenti.
Con il ROL200 Power possiamo pilotare il movimento della staffa sia pneumaticamente che idraulicamente utilizzando lo stesso sistema in quanto tutte le connessioni e la componentistica sono standardizzate per offrire una soluzione semplice, sicura ed economica.
Il ROL200 rappresenta il sistema brevettato Rolleri per l’inserimento e lo sgancio verticale in sicurezza di tutti gli utensili con attacco R1.
Mentre la versione Extreme può essere adottata per tutti gli intermedi standard (H100, H120, H150) e con asse a 7 mm (Z1) e asse a 20 mm (Z2), la versione Power nasce con l’obiettivo di fornire un unico sistema rapido in grado di gestire due alimentazioni differenti.
Con il ROL200 Power possiamo pilotare il movimento della staffa sia pneumaticamente che idraulicamente utilizzando lo stesso sistema in quanto tutte le connessioni e la componentistica sono standardizzate per offrire una soluzione semplice, sicura ed economica.
Questo innovativo attacco rapido è in grado di soddisfare qualsiasi esigenza in termini di applicazione finale: è indicato sia per il primo equipaggiamento di nuove presse piegatrici, sia per rinnovare i sistemi di fissaggio di presse piegatrici già in uso.
SISTEMA SUPERIORE
Il sistema brevettato ROL200 è compatibile con tutte le presse piegatrici con attacco Amada-Promecam. Non è necessaria nessuna modifica dell’utensile
CAMBIO UTENSILE
La staffa frontale consente un rapido cambio utensile con inserimento verticale.
Gli utensili sono inseriti e disinseriti tramite uno speciale movimento che garantisce la sicurezza anticaduta e velocizza l'operazione di attrezzaggio da parte dell'operatore.
ALLINEAMENTO
Tutti questi sistemi rapidi garantiscono l’allineamento utomatico dei punzoni con il richiamo a battuta degli stessi sull’intermedio.
SICUREZZA
Sistema di sicurezza anticaduta "full safety" per tutte le tipologie di utensili R1 senza la modifica dell’utensile.
ALIMENTAZIONE
Il ROL200 nella versione Power può essere alimentato sia idraulicamente che pneumaticamente senza cambiare la componentistica.
INSTALLAZIONE
La sua installazione è molto semplice e veloce in quanto il sistema è montato su intermedi standard Rolleri.
Non sono necessarie modifiche alla pressa piegatrice.
Unità di controllo: PDU MOLT
- Controlla la pressione dell'aria all'inizio e alla fine della linea
- Moltiplica l'aria compressa per assicurare una migliore chiusura delle staffe
- Avvisa tramite un segnale elettrico al CNC in caso di bassa pressione, attivando il blocco della pressa piegatrice
- Tutti gli intermedi sono connessi tra di loro attraverso tubi pneumatici e per garantire un'elevata forza di chiusura necessitano di una pressione di 12 o 16 bar a seconda dei modelli
- Con moltiplicatore d'aria
- Disponibile anche in versione TOP CABINATA in una scocca protettiva
ROL200 KDS PN Extreme
Sistema rapido superiore pneumatico con doppia staffa (frontale e posteriore) per utensili tipo R1, lunghezza 150 mm. Carico massimo 1000 kN/m
