ROL3 HYDProdotti > SISTEMI DI BLOCCAGGIO RAPIDO > ROL3 PNROL3/2 HYD

ROL3 PN

Codice Lunghezza Prezzo
ROL3 PN su richiesta
  • Descrizione
  • Specifiche
  • Allegati

Sistema rapido superiore idraulico in C45 e 42CrMo4 per utensili tipo R3-R7-R8-R10-RX.

Le soluzioni ROL3 rappresentano la gamma più ampia di sistemi di bloccaggio per ogni tipo di pressa piegatrice.
Sono impianti completi di staffe e traversa, alimentati idraulicamente o pneumaticamente. Le dimensioni e le lunghezze sono studiate ad hoc in base alle caratteristiche del pestone della pressa.

Il ROL3 è particolarmente adatto per applicazioni HD (Heavy Duty) e per la gestione dei carichi concentrati: ad esempio 5000 kN/m fino a 10000 kN/m.
I materiali impiegati per le parti monolitiche e per la tutta la componentistica, vengono calcolati con tutti i nostri sistemi FEM per garantire la massima sicurezza.

Per alcune applicazioni è sufficiente realizzare e applicare la staffa sulla traversa già esistente. Rolleri è in grado di costruire un sistema rapido, tutto integrato nella staffa per evitare qualsiasi tipo di lavorazione sulla pressa piegatrice.





SISTEMA SUPERIORE

Il bloccaggio ROL3 può essere utilizzato su presse piegatrici LVD, Bystronic Beyeler RFA-RF-R-S, Colly, Colgar, Ajial-Axial, EHT e Ursviken.

CAMBIO UTENSILE

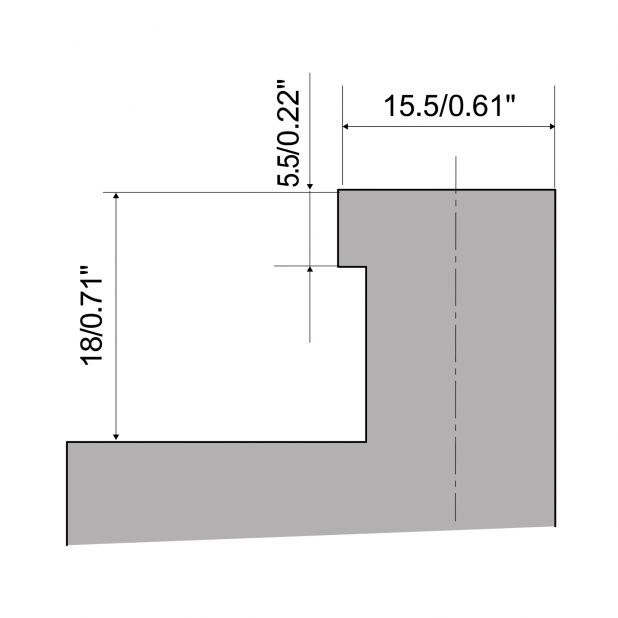

I punzoni R3 tipo RFA, RF e R possono essere inseriti verticalmente mentre i punzoni R3 tipo S, R4 e R5 possono essere inseriti orizzontalmente.

ALLINEAMENTO

La maggior parte di questi sistemi rapidi possono garantire l’allineamento automatico dei punzoni attraverso il richiamo a battuta.

ALIMENTAZIONE

Il sistema è disponibile nella versione manuale, idraulica e pneumatica.

INSTALLAZIONE

L’installazione dei sistemi ROL3 avviene attraverso una foratura da realizzare direttamente sul pestone della pressa piegatrice. Rolleri in fase di progettazione, realizza il disegno per l’applicazione. Per il montaggio delle sole staffe, viene rispettata la foratura già esistente.
Le connessioni e le integrazioni per il CNC sono spiegate sul manuale d’uso.

Unità di controllo: PDU MOLT

  • Controlla la pressione dell'aria all'inizio e alla fine della linea
  • Moltiplica l'aria compressa per assicurare una migliore chiusura delle staffe
  • Avvisa tramite un segnale elettrico al CNC in caso di bassa pressione, attivando il blocco della pressa piegatrice
  • Tutti gli intermedi sono connessi tra di loro attraverso tubi pneumatici e per garantire un'elevata forza di chiusura necessitano di una pressione di 12 o 16 bar a seconda dei modelli
  • Con moltiplicatore d'aria
  • Disponibile anche in versione TOP CABINATA in una scocca protettiva
