ROL4 HYD

Codice Con intermedio Prezzo
ROL4 HYD INT100F INT100F*
ROL4 HYD INT120F INT120F*
ROL4 HYD INT100 INT100
ROL4 HYD INT120 INT120
ROL4 HYD INT150 INT150
ROL4 HYD INT150-40 INT150-40
ROL4 HYD INT120HD INT120HD
ROL4 HYD INT150HD INT150HD
ROL4 HYD INT150-40HD INT150-40HD
  • Descrizione
  • Specifiche
  • Allegati

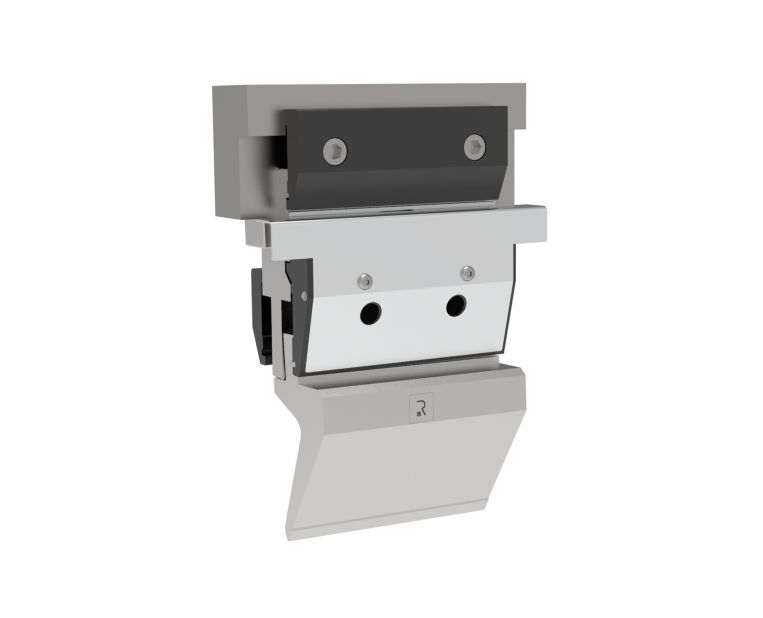

Sistema rapido superiore idraulico con staffa frontale per utensili tipo R1, lunghezza 150 mm. Carico massimo 1000 kN/m

*senza cuneo di centinatura

ROL4 è un sistema di bloccaggio rapido che garantisce un serraggio molto potente ed è particolarmente indicato nel "richiamo a battuta" e fissaggio di utensili con un peso importante ma non solo. ROL4 è proposto sia nella versione manuale che nella versione idraulica.
E’ sempre presente la staffa posteriore per il montaggio del punzone in modalità rovesciata.
Il carter anteriore montato direttamente sulla staffa, oltre a rendere il sistema esteticamente gradevole, ha anche la funzione di proteggere le connessioni tra un intermedio e l’altro. Questa protezione evita qualsiasi collisione accidentale e preserva la componentistica. Le caratteristiche più evidenti del ROL4 sono: l’affidabilità, la robustezza e la sicurezza.

Grazie al cuneo di regolazione, il ROL4 offre la possibilità di compensare le normali deformazioni strutturali della pressa piegatrice.
Un’asola centrale consente di svitare la vite di tenuta del cuneo. Il suo spostamento verso destra o verso sinistra, determina un’altezza differente dell’intermedio.





SISTEMA SUPERIORE

Il sistema ROL4 è compatibile con tutte le presse piegatrici con attacco Amada-Promecam.
Non è necessaria nessuna modifica dell’utensile.

DOPPIO STAFFAGGIO

Il doppio staffaggio del sistema garantisce la massima flessibilità in termini di utilizzo.

CAMBIO UTENSILE

La staffa frontale e la staffa posteriore consentono il cambio orizzontale dell’utensile.

ALLINEAMENTO

Tutti questi sistemi rapidi garantiscono l’allineamento automatico dei punzoni con il richiamo a battuta degli
stessi sull’intermedio (autoallineamento solo per la staffa anteriore).

SICUREZZA

Sistema di sicurezza anticaduta "full safety" per tutte le tipologie di utensili R1 senza la modifica dell’utensile.

ALIMENTAZIONE

Il sistema è disponibile nella versione idraulica e manuale.

INSTALLAZIONE

La sua installazione è molto semplice e veloce in quanto il sistema è montato su intermedi standard Rolleri. Non sono necessarie modifiche alla pressa piegatrice.

Unità di controllo: HPU-E/1

  • Necessita della connessione al CNC della pressa piegatrice per le operazioni di apertura e chiusura
  • Invio di un segnale elettrico al CNC che in caso di bassa pressione assicura il blocco della pressa piegatrice
  • Esistono due versioni per questa centralina: una che lavora a 220-380 VOLT e una a 110 VOLT
  • Pressione erogata 30/80/160 BAR
