UNIVERSAL EASY CLAMP
| Codice | Con intermedio | Prezzo | |
|---|---|---|---|
| UE 100A | INT100A |
|
|
| UE 100A-American | INT100A-American |
|
|
| UE 120-40A | INT120-40A |
|
|
| UE 120A | INT120A |
|
|
| UE 120A-American | INT120A-American |
|
|
| UE 150A | INT150A |
|
|
| UE 150A-American | INT150A-American |
|
- Descrizione
- Specifiche

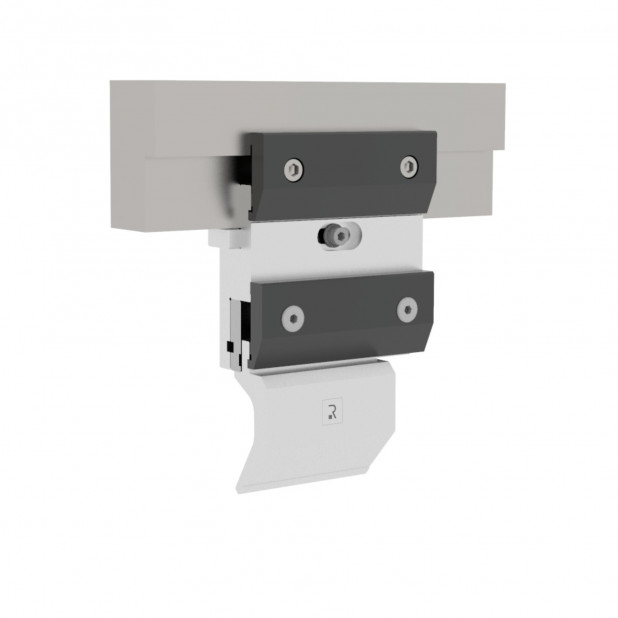

Sistema rapido superiore manuale con staffa frontale per utensili tipo R5 American e R1, lunghezza 150 mm. Carico massimo 1000 kN/m.
UNIVERSAL EASY CLAMP è il sistema più semplice e considerato uno standard per tutto il mondo R1 e American.
Per mezzo di una piastra calibrata e lavorata con degli appositi scarichi, è sufficiente muovere nella giusta direzione la piastra per alloggiare punzoni R1 o American.
La gamma degli intermedi è ampia grazie alle diverse altezze utili che vanno da 3.94" (100 mm) a 4.72" (120 mm). Per questi intermedi sono previsti i 2 assi di spinta: Z1 a 0.28" (7 mm) e Z2 a 0.79" (20 mm).
UNIVERSAL EASY CLAMP è dotato di un cuneo di regolazione per la corretta gestione delle centinatura. Agendo su una vite centrale, è possibile muovere il cuneo per aumentare o diminuire l’altezza di lavoro dell’intermedio.
Per ogni intermedio è possibile montare la staffa standard ST60.
SISTEMA SUPERIORE
Il sistema UNIVERSAL EASY CLAMP è compatibile con tutte le presse piegatrici con attacco American e Amada-Promecam. Non sono necessarie modifiche agli utensili.
STAFFAGGIO FRONTALE
Il sistema UNIVERSAL EASY CLAMP è dotato di una staffa frontale.
CAMBIO UTENSILE
Le staffe ST60 sono dotate di un sistema di serraggio con viti che consentono l'inserimento orizzontale dell'utensile.
ALLINEAMENTO
Gli utensili sono allineati manualmente o tramite il primo ciclo di piega a "vuoto" con una minima pressione nel V della matrice. Successivamente è possibile serrare le staffe con maggior forza.
SICUREZZA
Il sistema a chiusura con viti garantisce il serraggio sicuro degli utensili anche se in maniera manuale.
Uno speciale inserto opzionale in poliuretano, consente una maggiore presa degli utensili frazionati.
ALIMENTAZIONE
Il sistema è disponibile nella sola versione manuale: un sistema completo, meccanico, funzionale e rapido per le presse piegatrici.
INSTALLAZIONE
Il sistema UNIVERSAL EASY CLAMP è settato per una macchina che prevede la distanza di 1.97" (50 mm) tra gli intermedi. Il montaggio è semplice e intuitivo. Per i sistemi registrabili mediante il cuneo di regolazione, verificare il manuale d'uso della pressa piegatrice per una corretta compensazione della deformazione del pestone.
