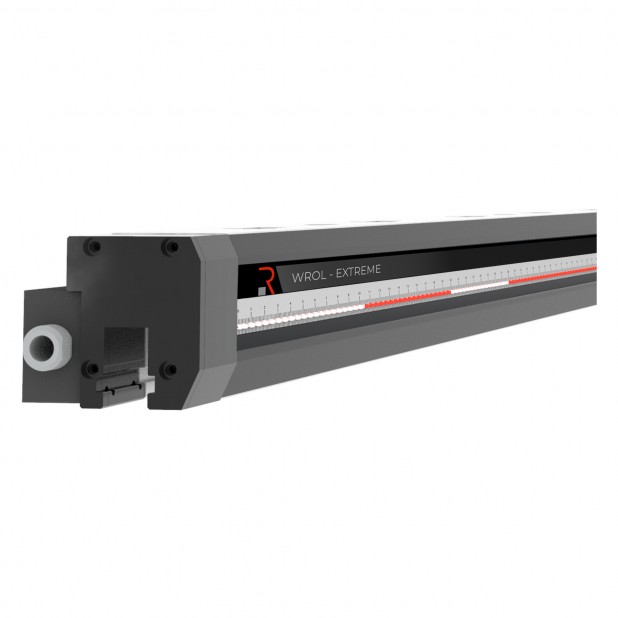

WROL HYD Extreme
| Codice | Lunghezza | Prezzo | |
|---|---|---|---|
| WROLHYD EXTREME 1020 | 1020 mm |
|
|
| WROLHYD EXTREME 1530 | 1530 mm |
|
|
| WROLHYD EXTREME 2040 | 2040 mm |
|
|
| WROLHYD EXTREME 2550 | 2550 mm |
|
|
| WROLHYD EXTREME 3060 | 3060 mm |
|
|
| WROLHYD EXTREME 3570 | 3570 mm |
|
|
| WROLHYD EXTREME 4080 | 4080 mm |
|
|
| WROLHYD EXTREME 4590 | 4590 mm |
|
|
| WROLHYD EXTREME 5100 | 5100 mm |
|
|
| WROLHYD EXTREME 5610 | 5610 mm |
|
|
| WROLHYD EXTREME 6120 | 6120 mm |
|
- Descrizione
- Specifiche
Sistema rapido superiore idraulico in 42CrMo4 temprato per utensili tipo R2, lunghezza da 110 a 6100 mm. Carico massimo 2000 kN/m in testa e 3000 kN/m sulle spalle.
I bloccaggi della linea WROL rappresentano un’evoluzione del sistema di fissaggio degli utensili R2 New Standard. Sono traverse che si presentano in un pezzo unico caratterizzate da un nuovo concetto estetico e meccanico. Ogni WROL viene gestito con un trattamento termico ad hoc per conferire la giusta durezza alle superfici di contatto con gli utensili. In funzione delle forze necessarie si può scegliere tra la versioni Power, Supreme o Extreme. Sono diverse le lunghezze possibili, da 1100 mm (3.608 ft) a 6100 mm (20.131 ft) per qualsiasi tipo di pressa piegatrice.
E’ possibile anche trasformare una pressa piegatrice con attacco R1 in R2 New Standard con la possibilità di recuperare "luce" sulla pressa piegatrice grazie ai soli 80 mm 3.15" di altezza di lavoro.
In questa configurazione è disponibile la soluzione AWP (fissa) e AWPC (con cunei) per regolare la centinatura. Per la parte estetica si è intervenuti sull’ergonomia riducendo al massimo gli ingombri con particolare attenzione al design.
Grazie all’inserimento di barre a led per indicare il corretto posizionamento dell’utensile o più semplicemente per avere un segnale di sistema on/off.
Su richiesta è disponibile il sistema W ROL anche con attacco superiore R1 e R1 con cunei di centinatura (con sovrapprezzo).
SISTEMA SUPERIORE
I bloccaggi della linea WROL sono sistemi di fissaggio degli utensili R2 New Standard. E’ possibile anche trasformare una pressa piegatrice con attacco R1 in R2 New Standard.
ORIENTAMENTO UTENSILE
Il sistema di bloccaggio assiale WROL, garantisce la massima flessibilità in termini di utilizzo in quanto il punzone può essere montato facilmente in modalità rovesciata.
CAMBIO UTENSILE
I punzoni con sistema ROL1 e con sistema QuickLock possono essere inseriti verticalmente mentre i punzoni con spine possono essere inseriti orizzontalmente.
ALLINEAMENTO
Tutti sistemi WROL garantiscono l’allineamento automatico dei punzoni con il richiamo a battuta degli stessi sulle superfici di lavoro: in testa o sulle spalle.
SICUREZZA
Sistema di sicurezza anticaduta "full safety" per tutte le tipologie di utensili R2 ed R4(serie W) con Quick Lock o spine anticaduta.
INDICATORI LED
Il sistema può essere dotato di barre a led per indicare il corretto posizionamento dell’utensile (WROL Extreme) o per avere un segnale di sistema on/off (WROL Supreme).
ALIMENTAZIONE
Il sistema è disponibile nella versione pneumatica e idraulica.
INSTALLAZIONE
L’installazione dei sistemi WROL avviene attraverso una foratura standard da realizzare direttamente sul pestone della pressa piegatrice. Il sistema TX offre la possibilità di qualsiasi correzione sull’asse X. Per i modelli AWP e AWPC, il WROL si monta con estrema semplicità senza lavorazioni sulla pressa piegatrice. Le connessioni e le integrazioni per il CNC sono spiegate sul manuale d’uso.
TX
Il sistema di regolazione Rolleri durante la fase di installazione è utilissimo per intervenire su tutta la lunghezza della traversa.
Questo va a vantaggio del corretto posizionamento dell’asse della matrice rispetto ai registri posteriori in ogni singolo punto della tavola. In questo modo per ogni lato piegato viene garantita la precisione e la ripetibilità della piega.
Unità di controllo: HPU-E/1
- Necessita della connessione al CNC della pressa piegatrice per le operazioni di apertura e chiusura
- Invio di un segnale elettrico al CNC che in caso di bassa pressione assicura il blocco della pressa piegatrice
- Esistono due versioni per questa centralina: una che lavora a 220-380 VOLT e una a 110 VOLT
- Pressione erogata 30/80/160 BAR
