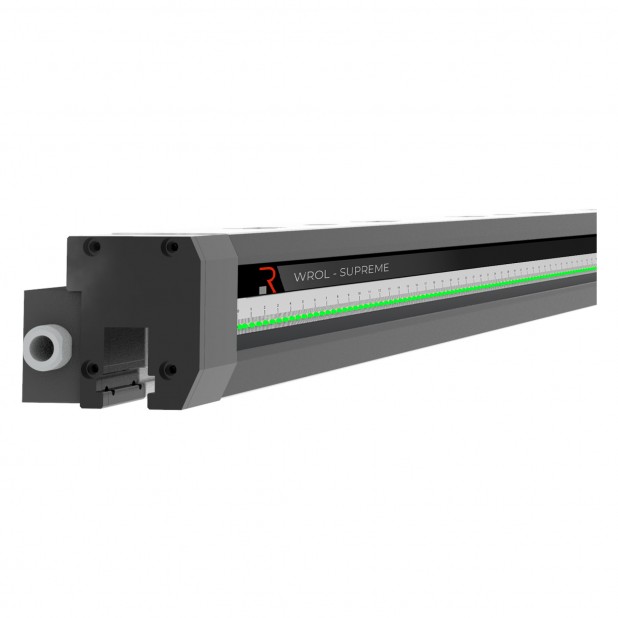

WROL PN Supreme

Codice Lunghezza Prezzo
WROLPN SUPREME 1020 1020 mm
WROLPN SUPREME 1530 1530 mm
WROLPN SUPREME 2040 2040 mm
WROLPN SUPREME 2550 2550 mm
WROLPN SUPREME 3060 3060 mm
WROLPN SUPREME 3570 3570 mm
WROLPN SUPREME 4080 4080 mm
WROLPN SUPREME 4590 4590 mm
WROLPN SUPREME 5100 5100 mm
WROLPN SUPREME 5610 5610 mm
WROLPN SUPREME 6120 6120 mm
  • Descrizione
  • Specifiche
  • Allegati

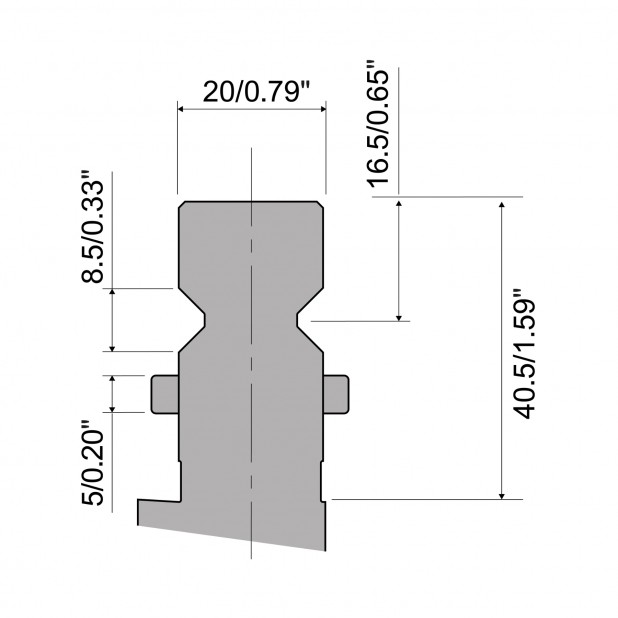

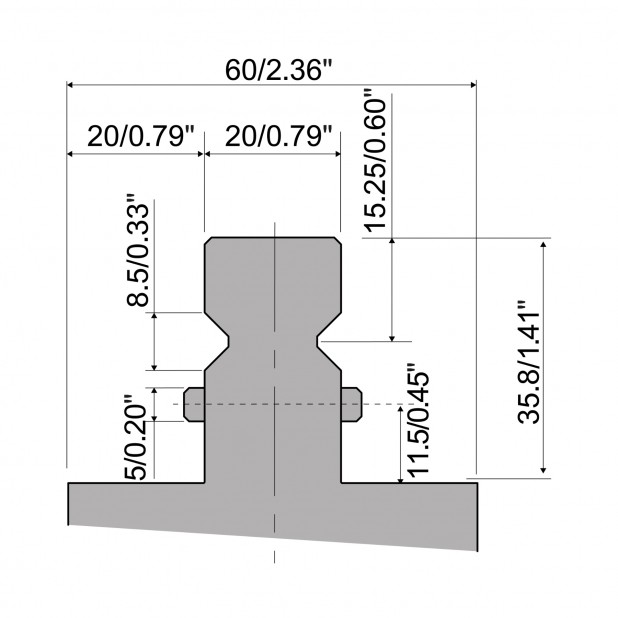

Sistema rapido superiore pneumatico in 42CrMo4 temprato per utensili tipo R2, lunghezza da 1100 a 6100 mm. Carico massimo 1800 kN/m in testa e 2500 kN/m sulle spalle.

I bloccaggi della linea WROL rappresentano un’evoluzione del sistema di fissaggio degli utensili R2 New Standard. Sono traverse che si presentano in un pezzo unico caratterizzate da un nuovo concetto estetico e meccanico. Ogni WROL viene gestito con un trattamento termico ad hoc per conferire la giusta durezza alle superfici di contatto con gli utensili. In funzione delle forze necessarie si può scegliere tra la versioni Power, Supreme o Extreme. Sono diverse le lunghezze possibili, da 1100 mm (3.608 ft) a 6100 mm (20.131 ft) per qualsiasi tipo di pressa piegatrice.
E’ possibile anche trasformare una pressa piegatrice con attacco R1 in R2 New Standard con la possibilità di recuperare "luce" sulla pressa piegatrice grazie ai soli 80 mm 3.15" di altezza di lavoro.
In questa configurazione è disponibile la soluzione AWP (fissa) e AWPC (con cunei) per regolare la centinatura. Per la parte estetica si è intervenuti sull’ergonomia riducendo al massimo gli ingombri con particolare attenzione al design.
Grazie all’inserimento di barre a led per indicare il corretto posizionamento dell’utensile o più semplicemente per avere un segnale di sistema on/off.







SISTEMA SUPERIORE

I bloccaggi della linea WROL sono sistemi di fissaggio degli utensili R2 New Standard. E’ possibile anche trasformare una pressa piegatrice con attacco R1 in R2 New Standard.

ORIENTAMENTO UTENSILE

Il sistema di bloccaggio assiale WROL, garantisce la massima flessibilità in termini di utilizzo in quanto il punzone può essere montato facilmente in modalità rovesciata.

CAMBIO UTENSILE

I punzoni con sistema ROL1 e con sistema QuickLock possono essere inseriti verticalmente mentre i punzoni con spine possono essere inseriti orizzontalmente.

ALLINEAMENTO

Tutti sistemi WROL garantiscono l’allineamento automatico dei punzoni con il richiamo a battuta degli stessi sulle superfici di lavoro: in testa o sulle spalle.

SICUREZZA

Sistema di sicurezza anticaduta "full safety" per tutte le tipologie di utensili R2 ed R4(serie W) con Quick Lock o spine anticaduta.

INDICATORI LED

Il sistema è dotato di barre a led per avere un segnale di sistema on/off.

ALIMENTAZIONE

Il sistema è disponibile nella versione pneumatica e idraulica.

INSTALLAZIONE

L’installazione dei sistemi WROL avviene attraverso una foratura standard da realizzare direttamente sul pestone della pressa piegatrice. Il sistema TX offre la possibilità di qualsiasi correzione sull’asse X. Per i modelli AWP e AWPC, il WROL si monta con estrema semplicità senza lavorazioni sulla pressa piegatrice. Le connessioni e le integrazioni per il CNC sono spiegate sul manuale d’uso.

TX

Il sistema di regolazione Rolleri durante la fase di installazione è utilissimo per intervenire su tutta la lunghezza della traversa.
Questo va a vantaggio del corretto posizionamento dell’asse della matrice rispetto ai registri posteriori in ogni singolo punto della tavola. In questo modo per ogni lato piegato viene garantita la precisione e la ripetibilità della piega.

Unità di controllo: PDU MOLT

  • Controlla la pressione dell'aria all'inizio e alla fine della linea
  • Moltiplica l'aria compressa per assicurare una migliore chiusura delle staffe
  • Avvisa tramite un segnale elettrico al CNC in caso di bassa pressione, attivando il blocco della pressa piegatrice
  • Tutti gli intermedi sono connessi tra di loro attraverso tubi pneumatici e per garantire un'elevata forza di chiusura necessitano di una pressione di 12 o 16 bar a seconda dei modelli
  • Con moltiplicatore d'aria
  • Disponibile anche in versione TOP CABINATA in una scocca protettiva
