WROL PN PowerProdotti > SISTEMI DI BLOCCAGGIO RAPIDO > WROL/2 HYDWROL/2 PN

WROL/2 HYD

Codice Lunghezza Prezzo
WROL/2 HYD 1020 1020 mm
WROL/2 HYD 1530 1530 mm
WROL/2 HYD 2040 2040 mm
WROL/2 HYD 2550 2550 mm
WROL/2 HYD 3060 3060 mm
WROL/2 HYD 3570 3570 mm
WROL/2 HYD 4080 4080 mm
WROL/2 HYD 4590 4590 mm
WROL/2 HYD 5100 5100 mm
WROL/2 HYD 5610 5610 mm
WROL/2 HYD 6120 6120 mm
  • Descrizione
  • Specifiche
  • Allegati

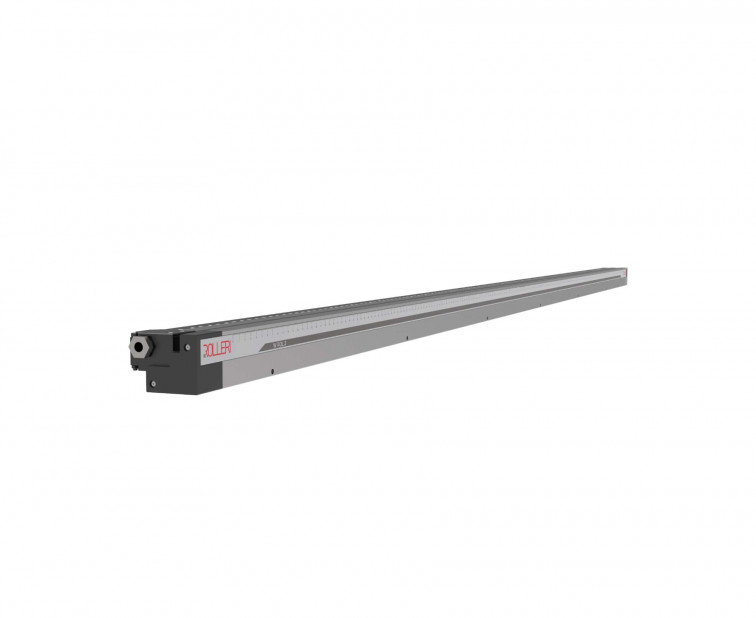

Sistema rapido inferiore idraulico in C45 temprato per utensili tipo R2 e R3, lunghezza da 1100 a 6100 mm. Carico massimo 2000 kN/m.

I bloccaggi inferiori WROL/2 rappresentano un’evoluzione del sistema di fissaggio delle matrici R2 New Standard, R3 ed R4 (con cava da 12.7 mm 0.5"). Sono tavole realizzate in un pezzo unico caratterizzate da un nuovo concetto estetico e meccanico.
Ogni WROL/2 può essere fornito con un trattamento termico ad hoc per conferire la giusta durezza alle superfici di contatto con gli utensili. Sono diverse le lunghezze possibili, da 1100 mm (3.608 ft) a 6100 mm (20.131 ft) per qualsiasi tipo di pressa piegatrice. La linearità del WROL/2 è garantita su tutta la sua lunghezza per mezzo del sistema di correzione TX.
E’ possibile anche trasformare una pressa piegatrice con attacco R1 in R2 New Standard senza togliere troppa "luce" alla pressa piegatrice grazie ad un’altezza del WROL/2 molto ridotta. Per la parte estetica si è intervenuti sull’ergonomia riducendo al massimo gli ingombri con particolare attenzione al design.









SISTEMA INFERIORE

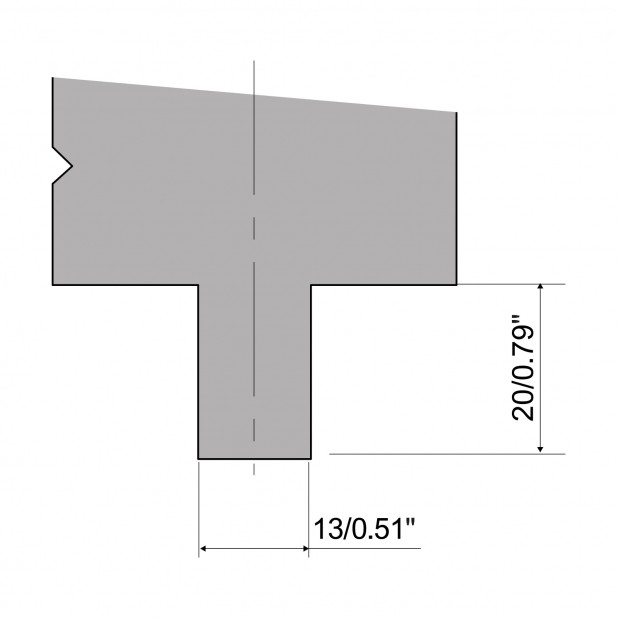

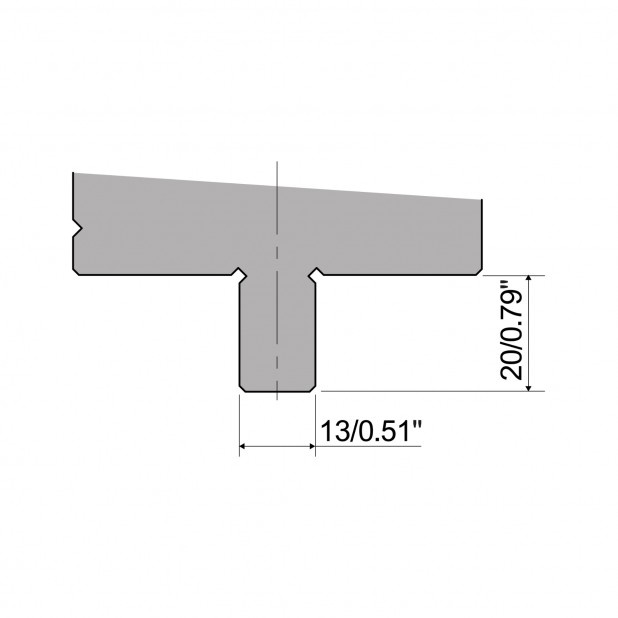

I bloccaggi della linea WROL/2 sono sistemi di fissaggio degli utensili R2 New Standard, R3 e R4 (con cava  per il 12.7 mm 0.5").

ALIMENTAZIONE

Il sistema è disponibile nella versione pneumatica e idraulica.

LED

Per applicazioni particolari è possibile inserire la barra a led per indicare il corretto posizionamento delle matrici oppure è possibile adottare un indicatore sempre a led per il segnale di sistema on/off.

TX

Il sistema di regolazione Rolleri durante la fase di installazione è utilissimo per intervenire su tutta la lunghezza della traversa.
Questo va a vantaggio del corretto posizionamento dell’asse della matrice rispetto ai registri posteriori in ogni singolo punto della tavola. In questo modo per ogni lato piegato viene garantita la precisione e la ripetibilità della piega.

INSTALLAZIONE

L’installazione dei sistemi WROL/2 avviene attraverso una foratura standard da realizzare direttamente sulla tavola della pressa piegatrice. Il sistema TX offre la possibilità di qualsiasi correzione sull’asse X.
Le connessioni e le integrazioni per il CNC sono spiegate sul manuale d’uso.

Unità di controllo: HPU-E/1

  • Necessita della connessione al CNC della pressa piegatrice per le operazioni di apertura e chiusura
  • Invio di un segnale elettrico al CNC che in caso di bassa pressione assicura il blocco della pressa piegatrice
  • Esistono due versioni per questa centralina: una che lavora a 220-380 VOLT e una a 110 VOLT
  • Pressione erogata 30/80/160 BAR

WROL/2 PN

Sistema rapido inferiore pneumatico in C45 temprato per utensili tipo R2 e R3, lunghezza da 1100 a 6100 mm. Carico massimo 2000 kN/m.
