WROL/2 PN
| Codice | Lunghezza | Prezzo | |
|---|---|---|---|
| WROL/2 PN 1020 | 1020 mm |
|
|
| WROL/2 PN 1530 | 1530 mm |
|
|
| WROL/2 PN 2040 | 2040 mm |
|
|
| WROL/2 PN 2550 | 2550 mm |
|
|
| WROL/2 PN 3060 | 3060 mm |
|
|
| WROL/2 PN 3570 | 3570 mm |
|
|
| WROL/2 PN 4080 | 4080 mm |
|
|
| WROL/2 PN 4590 | 4590 mm |
|
|
| WROL/2 PN 5100 | 5100 mm |
|
|
| WROL/2 PN 5610 | 5610 mm |
|
|
| WROL/2 PN 6120 | 6120 mm |
|
.jpg)
.jpg){kind=link}
- Descrizione
- Specifiche

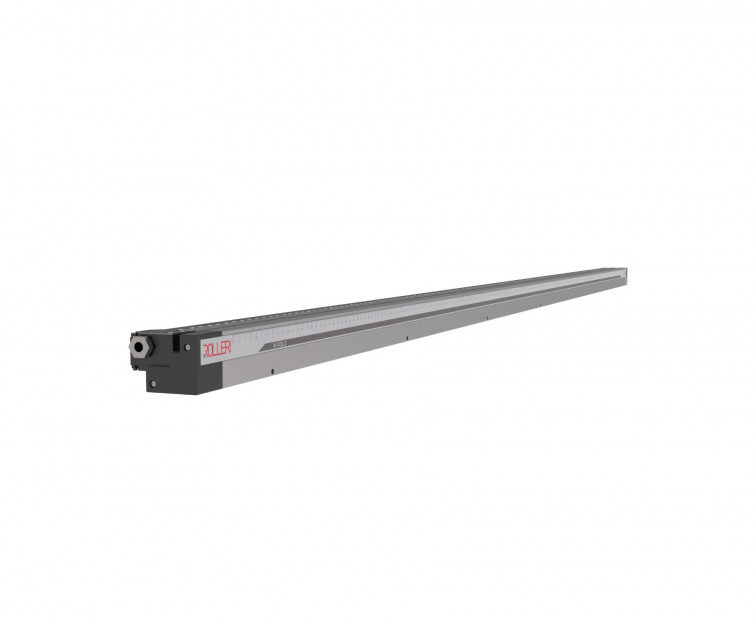

Sistema rapido inferiore pneumatico in C45 temprato per utensili tipo R2 e R3, lunghezza da 1100 a 6100 mm. Carico massimo 2000 kN/m.
I bloccaggi inferiori WROL/2 rappresentano un’evoluzione del sistema di fissaggio delle matrici R2 New Standard, R3 ed R4 (con cava da 12.7 mm 0.5"). Sono tavole realizzate in un pezzo unico caratterizzate da un nuovo concetto estetico e meccanico.
Ogni WROL/2 può essere fornito con un trattamento termico ad hoc per conferire la giusta durezza alle superfici di contatto con gli utensili. Sono diverse le lunghezze possibili, da 1100 mm (3.608 ft) a 6100 mm (20.131 ft) per qualsiasi tipo di pressa piegatrice. La linearità del WROL/2 è garantita su tutta la sua lunghezza per mezzo del sistema di correzione TX.
È possibile anche trasformare una pressa piegatrice con attacco R1 in R2 New Standard senza togliere troppa "luce" alla pressa piegatrice grazie ad un’altezza del WROL/2 molto ridotta. Per la parte estetica si è intervenuti sull’ergonomia riducendo al massimo gli ingombri con particolare attenzione al design.
SISTEMA INFERIORE
I bloccaggi della linea WROL/2 sono sistemi di fissaggio degli utensili R2 New Standard, R3 e R4 (con cava per il 12.7 mm 0.5").
ALIMENTAZIONE
Il sistema è disponibile nella versione pneumatica e idraulica.
LED
Per applicazioni particolari è possibile inserire la barra a led per indicare il corretto posizionamento delle matrici oppure è possibile adottare un indicatore sempre a led per il segnale di sistema on/off.
TX
Il sistema di regolazione Rolleri durante la fase di installazione è utilissimo per intervenire su tutta la lunghezza della traversa.
Questo va a vantaggio del corretto posizionamento dell’asse della matrice rispetto ai registri posteriori in ogni singolo punto della tavola. In questo modo per ogni lato piegato viene garantita la precisione e la ripetibilità della piega.
INSTALLAZIONE
L’installazione dei sistemi WROL/2 avviene attraverso una foratura standard da realizzare direttamente sulla tavola della pressa piegatrice. Il sistema TX offre la possibilità di qualsiasi correzione sull’asse X.
Le connessioni e le integrazioni per il CNC sono spiegate sul manuale d’uso.
Unità di controllo: PDU MOLT
- Controlla la pressione dell'aria all'inizio e alla fine della linea
- Moltiplica l'aria compressa per assicurare una migliore chiusura delle staffe
- Avvisa tramite un segnale elettrico al CNC in caso di bassa pressione, attivando il blocco della pressa piegatrice
- Tutti gli intermedi sono connessi tra di loro attraverso tubi pneumatici e per garantire un'elevata forza di chiusura necessitano di una pressione di 12 o 16 bar a seconda dei modelli
- Con moltiplicatore d'aria
- Disponibile anche in versione TOP CABINATA in una scocca protettiva
