Intermedi ed Adattatori superiori
Gli intermedi per presse piegatrici possono essere fissi o con il cuneo di regolazione attraverso il cuneo centrale. In questo modo è possibile regol…

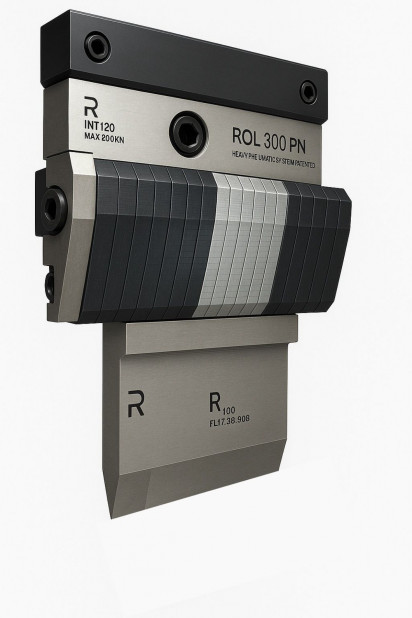

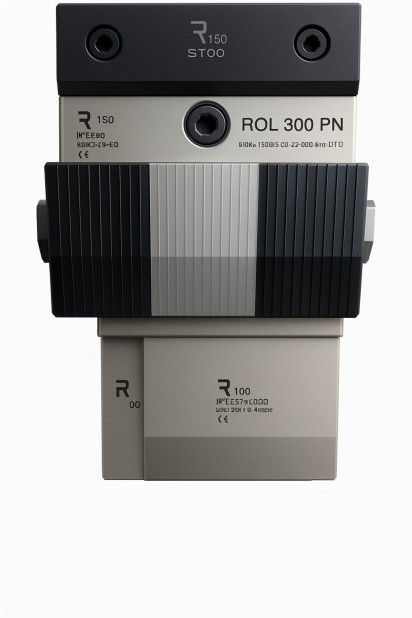

ROL300 PNEUMATICO
| Codice | Con intermedio | Prezzo | |
|---|---|---|---|
| ROL300 INT100 | Intermedio H=100mm |
|
|
| ROL300 INT120 | Intermedio H=120mm |
|
|
| ROL300 INT150 | Intermedio H=150mm |
|
- Descrizione
- Specifiche
Sistema di bloccaggio pneumatico rapido per punzoni R1 di tipo europeo. Sgancio e richiamo degli utensili in battuta estremamente facili. Grazie alla staffa composta da lame indipendenti da 5 mm, si ottiene un ottimo bloccaggio degli utensili frazionati. Elevatissima forza di bloccaggio.
Il ROL300 rappresenta il sistema brevettato Rolleri per l’inserimento e lo sgancio verticale in sicurezza di tutti gli utensili con attacco R1.
Mentre la versione Extreme può essere adottata per tutti gli intermedi standard (H100, H120, H150) e con asse a 7 mm (Z1) e asse a 20 mm (Z2), la versione Power nasce con l’obiettivo di fornire un unico sistema rapido in grado di gestire due alimentazioni differenti.
Con il ROL300 Power possiamo pilotare il movimento della staffa sia pneumaticamente che idraulicamente utilizzando lo stesso sistema in quanto tutte le connessioni e la componentistica sono standardizzate per offrire una soluzione semplice, sicura ed economica.
Questo innovativo attacco rapido è in grado di soddisfare qualsiasi esigenza in termini di applicazione finale: è indicato sia per il primo equipaggiamento di nuove presse piegatrici, sia per rinnovare i sistemi di fissaggio di presse piegatrici già in uso.
SISTEMA SUPERIORE
Il sistema brevettato ROL200 è compatibile con tutte le presse piegatrici con attacco Amada- Promecam.
Non è necessaria nessuna modifica dell’utensile.
CAMBIO UTENSILE
La staffa frontale consente un rapido cambio utensile con inserimento verticale.
Gli utensili sono inseriti e disinseriti tramite uno speciale movimento che garantisce la sicurezza anticaduta e velocizza l'operazione di attrezzaggio da parte dell'operatore
ALLINEAMENTO AUTOMATICO
Tutti questi sistemi rapidi garantiscono l’allineamento automatico dei punzoni con il richiamo a battuta degli stessi sull’intermedio.
SICUREZZA
Sistema di sicurezza anticaduta "full safety" per tutte le tipologie di utensili R1 senza la modifica dell’utensile.
ALIMENTAZIONE
Il sistema è disponibile nella versione pneumatica, idraulica e manuale.
INSTALLAZIONE
La sua installazione è molto semplice e veloce in quanto il sistema è montato su intermedi standard Rolleri.
Non sono necessarie modifiche alla pressa piegatrice.
Il sistema ROL300 manuale è di semplice utilizzo grazie all’adozione di una vite centrale a corsa controllata che permette un serraggio immediato e sicuro dell’utensile.
L’intermedio non necessita di nessuna connessione a dispositivi esterni, il che rende la sua installazione estremamente rapida.
Il ROL200 manuale è disponibile con staffaggio posteriore (ROL300 MAN KDS) per poter montare i punzoni in modalità rovesciata per la piegatura di profili complessi.
ROL200 MANUALE KDS
Sistema rapido superiore manuale con doppia staffa (frontale e posteriore) per utensili tipo R1, lunghezza 150 mm. Carico massimo 1000 kN/m
ROL200 MANUALE
Sistema di serraggio rapido superiore manuale con morsetto frontale per utensili tipo R1, lunghezza 150 mm. Carico massimo 1000 kN/m.
