ST60 / ST60R / STG60

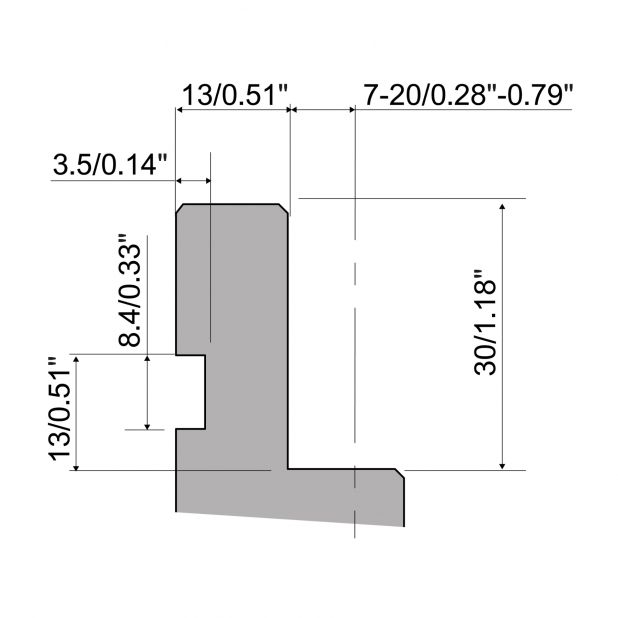

Staffa frontale in Fe37 con dentino anticaduta per utensili superiori tipo R1, lunghezza 150 mm
EASY CLAMP
| Codice | Lunghezza | Con intermedio | Peso [kg] | Prezzo | |
|---|---|---|---|---|---|
| EC.INT100F | 150mm | INT100F* | 4.35 |
|
|
| EC.INT120F | 150mm | INT120F* | 4.3 |
|
|
| EC.INT100 | 150mm | INT100 | 4.3 |
|
|
| EC.INT120 | 150mm | INT120 | 4.5 |
|
|
| EC.INT150 | 150mm | INT150 | 4.3 |
|
|
| EC.INT120-40 | 150mm | INT120-40 | 4.5 |
|
|
| EC.INT150-40 | 150mm | INT150-40 | 4.35 |
|
|
| EC.INT120-HD | 150mm | INT120-HD | 4 |
|
|
| EC.INT150HD | 150mm | INT150HD | 4.5 |
|
|
| EC.INT120-40HD | 150mm | INT120-40HD | 4.5 |
|
|
| EC.INT150-40HD | 150mm | INT150-40HD | 4.5 |
|
- Descrizione
- Specifiche

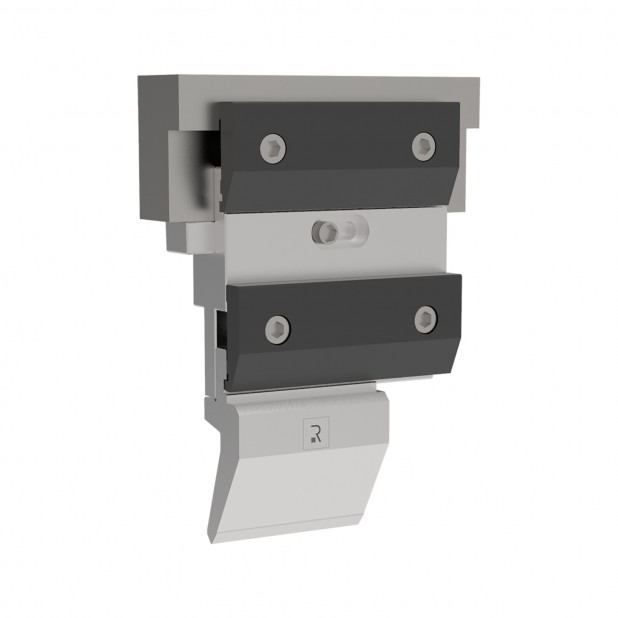

Sistema rapido superiore manuale con staffa frontale per utensili tipo R1, lunghezza 150 mm. Carico massimo 1000 kN/m.
* senza cuneo di centinatura
EASY CLAMP è il sistema più semplice e considerato uno standard per tutto il mondo R1. La gamma degli intermedi è molto ampia grazie alle diverse altezze utili che vanno da 100 mm (3.94") a 150 mm (5.90") . Per questi intermedi sono previsti i 2 assi di spinta: Z1 a 7 mm (0.28") e Z2 a 20 mm (0.79"). Per ogni intermedio è possibile montare almeno 2 tipologie di staffe: manuali (a vite) e rapide (a leva).
Per ognuna di queste staffe standard è prevista la possibilità di avere il piano di serraggio rettificato o di riceverle con l’inserto in poliuretano per un bloccaggio ancora più efficace dei settori frazionati del punzone. EASY CLAMP può avere inoltre un’altezza fissa con una tolleranza di +/- 0,01 mm oppure può avere un cuneo di regolazione per la corretta gestione delle centinatura.
Agendo su una vite centrale, è possibile muovere il cuneo per aumentare o diminuire l’altezza di lavoro dell’intermedio.
SISTEMA SUPERIORE
Il sistema EASY CLAMP è compatibile con tutte le presse piegatrici con attacco Amada-Promecam.
Non sono necessarie modifiche agli utensili.
STAFFAGGIO
Il sistema EASY CLAMP è disponibile sia nella versione con solo la staffa frontale che nella versione con la doppia staffa, anteriore e posteriore - DOUBLE EASY CLAMP. Il sistema offre una scelta tra diversi modelli
di staffe frontali (ST60/ST60R/STG60 - STL60/STL60R/STLG60 - STX60/STX60R/STXG60).
CAMBIO UTENSILE
Le staffe ST60 sono dotate di un sistema di serraggio con viti che consentono l'inserimento orizzontale dell'utensile. Anche nella staffa posteriore l'inserimento avviene orizzontalmente.
ALLINEAMENTO
Gli utensili sono allineati manualmente o tramite il primo ciclo di piega a "vuoto" con una minima pressione nel V della matrice. Successivamente è possibile serrare le staffe con maggior forza.
SICUREZZA
Il sistema a chiusura con viti garantisce il serraggio sicuro degli utensili anche se in maniera manuale.
Uno speciale inserto opzionale in poliuretano, consente una maggiore presa degli utensili frazionati.
ALIMENTAZIONE
Il sistema è disponibile nella sola versione manuale: un sistema completo, meccanico, funzionale e rapido per le presse piegatrici.
INSTALLAZIONE
Il sistema EASY CLAMP è settato per una macchina che prevede la distanza di 50 mm 1.97" tra gli intermedi.
Il montaggio è semplice e intuitivo. Per i sistemi registrabili mediante il cuneo di regolazione, verificare il manuale d'uso della pressa piegatrice per una corretta compensazione della deformazione del pestone.
STL60 / STL60R / STLG60
Staffa frontale in Fe37 con leva per utensili superiori tipo R1, lunghezza 150 mm.
STX60 / STX60R / STXG60
Staffa frontale in Fe37 con leva per utensili superiori tipo R1, lunghezza 150 mm.
DOUBLE EASY CLAMP
Sistema rapido superiore manuale con doppia staffa (frontale e posteriore) per utensili tipo R1, lunghezza 150 mm. Carico massimo 1000 kN/m.
