ROL200 KDS MAN Extreme

Codice Con intermedio Prezzo
ROL200KDS Extreme INT100 INT100
ROL200KDS Extreme INT100F INT100F*
ROL200KDS Extreme INT120 INT120
ROL200KDS Extreme INT120F INT120F*
ROL200KDS Extreme INT150 INT150
ROL200KDS Extreme INT120-40 INT120-40
ROL200KDS Extreme INT150-40 INT150-40
  • Descrizione
  • Specifiche
  • Allegati

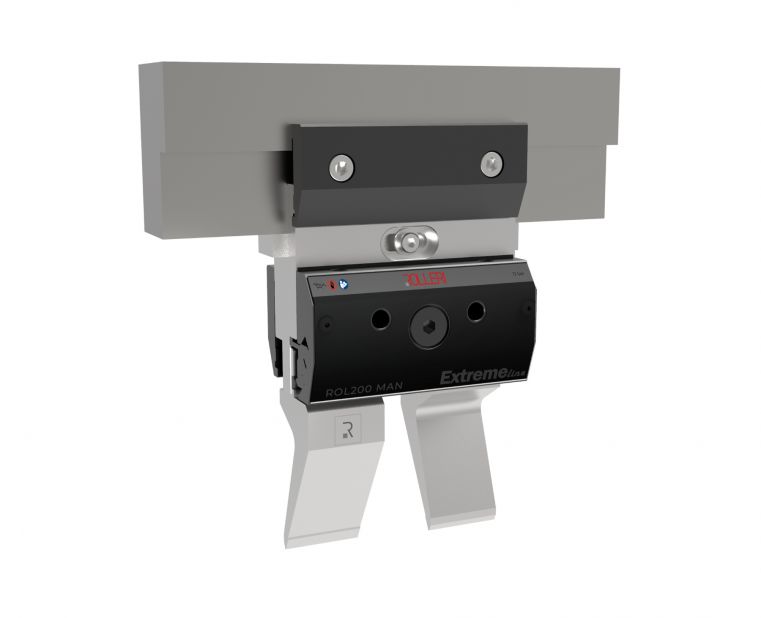

Sistema rapido superiore manuale con doppia staffa (frontale e posteriore) per utensili tipo R1, lunghezza 150 mm. Carico massimo 1000 kN/m

* senza cuneo di centinatura

Il ROL200 rappresenta il sistema brevettato Rolleri per l’inserimento e lo sgancio verticale in sicurezza di tutti gli utensili con attacco R1.
Mentre la versione Extreme può essere adottata per tutti gli intermedi standard (H100, H120, H150) e con asse a 7 mm (Z1) e asse a 20 mm (Z2), la versione Power nasce con l’obiettivo di fornire un unico sistema rapido in grado di gestire due alimentazioni differenti.
Con il ROL200 Power possiamo pilotare il movimento della staffa sia pneumaticamente che idraulicamente utilizzando lo stesso sistema in quanto tutte le connessioni e la componentistica sono standardizzate per offrire una soluzione semplice, sicura ed economica.
Questo innovativo attacco rapido è in grado di soddisfare qualsiasi esigenza in termini di applicazione finale: è indicato sia per il primo equipaggiamento di nuove presse piegatrici, sia per rinnovare i sistemi di fissaggio di presse piegatrici già in uso.





SISTEMA SUPERIORE

Il sistema brevettato ROL200 KDS è compatibile con tutte le presse piegatrici con attacco Amada-Promecam.
Non è necessaria nessuna modifica dell’utensile.

DOPPIO STAFFAGGIO

Il nuovo ROL200 KDS unisce la praticità, l’affidabilità e la sicurezza del ROL200, alla versatilità dello staffaggio posteriore: il sistema garantisce la massima flessibilità in termini di utilizzo.

CAMBIO UTENSILE

La staffa frontale consente un rapido cambio utensile con inserimento verticale. La staffa posteriore invece consente l’inserimento orizzontale del punzone.

Gli utensili sono inseriti e disinseriti tramite uno speciale movimento che garantisce la sicurezza anticaduta e velocizza l'operazione di attrezzaggio da parte dell'operatore.

ALLINEAMENTO

Tutti questi sistemi rapidi garantiscono l’allineamento automatico dei punzoni con il richiamo a battuta degli
stessi sull’intermedio.

SICUREZZA

Sistema di sicurezza anticaduta "full safety" per tutte le tipologie di utensili R1 senza la modifica dell’utensile

ALIMENTAZIONE

Il sistema è disponibile nella versione pneumatica, idraulica e manuale.

INSTALLAZIONE

La sua installazione è molto semplice e veloce in quanto il sistema è montato su intermedi standard Rolleri.
Non sono necessarie modifiche alla pressa piegatrice.

Il sistema ROL200 manuale è di semplice utilizzo grazie all’adozione di una vite centrale a corsa controllata che permette un serraggio immediato e sicuro dell’utensile.
L’intermedio non necessita di nessuna connessione a dispositivi esterni, il che rende la sua installazione estremamente rapida.
Il ROL200 MAN KDS manuale è dotato di staffaggio posteriore per poter montare i punzoni in modalità rovesciata per la piegatura di profili complessi.

Intermedi ed Adattatori superiori

Gli intermedi per presse piegatrici possono essere fissi o con il cuneo di regolazione attraverso il cuneo centrale. In questo modo è possibile regol…

ROL200 MAN Extreme

Sistema rapido superiore manuale con staffa frontale per utensili tipo R1, lunghezza 150 mm. Carico massimo 1000 kN/m
