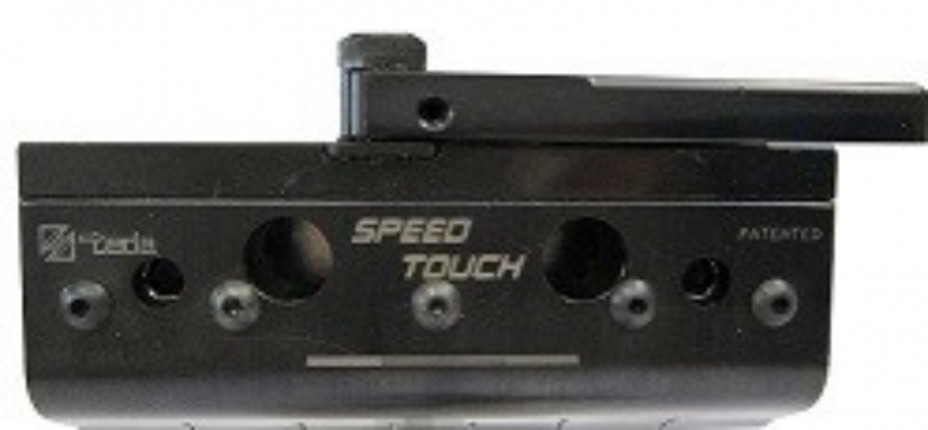

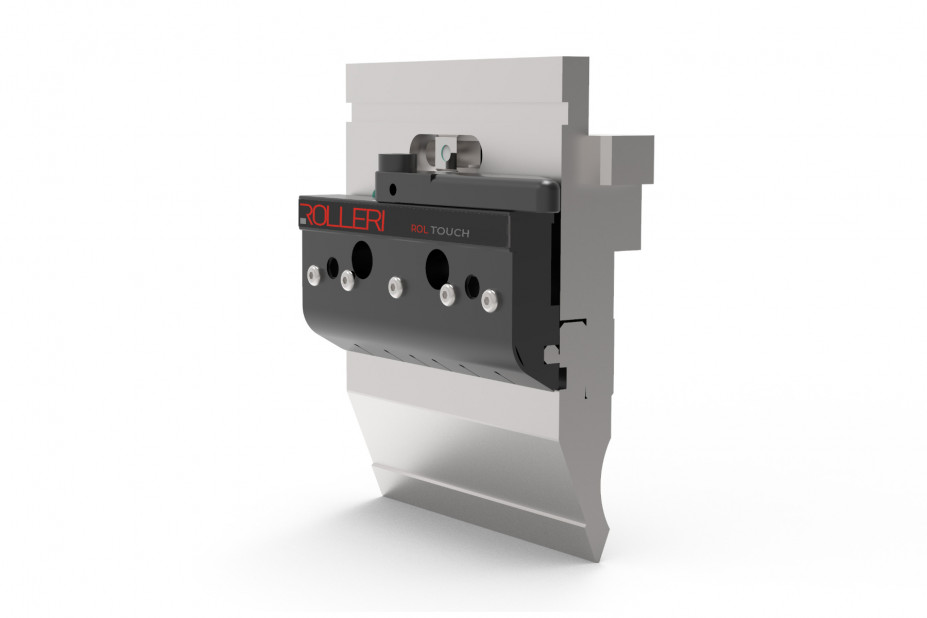

Rol Touch
La staffa ROL TOUCH permette di riutilizzare l’intermedio esistente sulla piegatrice, sostituendo esclusivamente la staffa anteriore, ottenendo così, con un investimento minimo, un sistema di cambio rapido.
Introduzione/estrazione FRONTALE dell’utensile standard tipo europeo e richiamo automatico in battuta. Possibilità di montare l’utensile rovesciato.
- Descrizione
- Specifiche

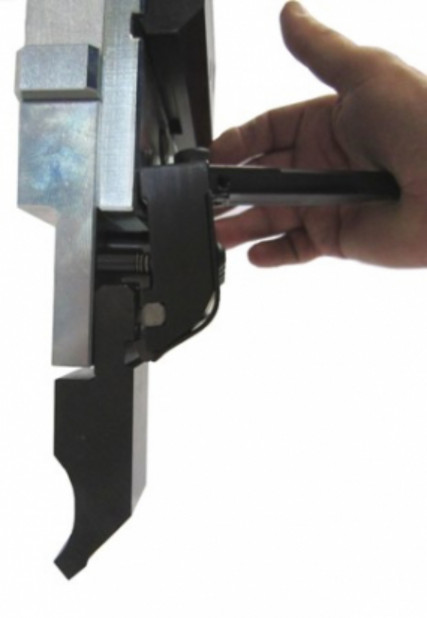

Bloccaggio manuale per utensili superiori tramite comoda leva ergonomica.
UTENSILI SUPERIORI
Bloccaggio manuale per utensili superiori tramite comoda leva ergonomica

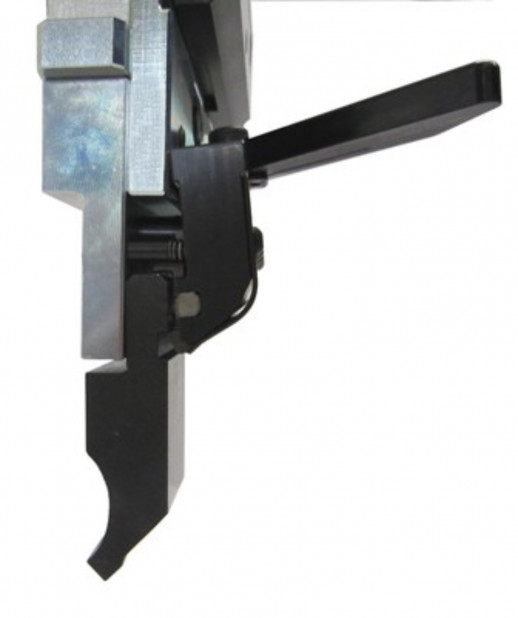

INSERIMENTO FRONTALE
Introduzione/estrazione FRONTALE dell’utensile standard tipo europeo e richiamo automatico in battuta.
DATI TECNICI

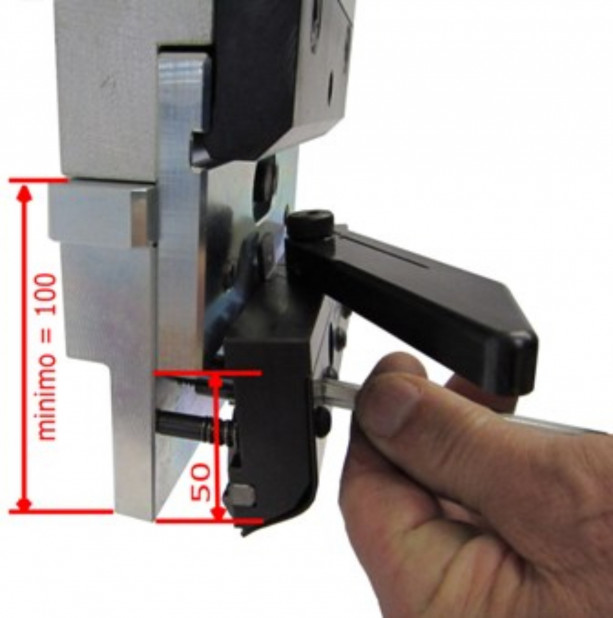

Altezza unità di bloccaggio = 100mm.
Asse di piegatura a 7mm.
Disponibile anche per asse di piegatura a 20mm.
FLESSIBILITÀ
Permette di riutilizzare l’intermedio esistente sulla piegatrice, sostituendo esclusivamente la staffa anteriore, ottenendo così, con un investimento minimo, un sistema di cambio rapido.
DOPPIO ORIENTAMENTO
Possibilità di montare l’utensile rovesciato (bloccaggio manuale dal fronte pressa) utilizzando l’apposita staffa manuale (11009).
Tempi di attrezzaggio
| OPERAZIONE | MODELLO TRADIZIONALE MANUALE CON VITI | MODELLO TEDA SPEED GRIP MANUAL (13131-M) |
|---|---|---|
| Sbloccaggio | 30 viti = 5″ totale = 150″ |
15 moduli tramite leva = 2″ totale = 30″ |
| Estrazione utensile | Laterale = 25″ totale = 100″ |
Frontale = 8″ totale = 32″ |
| Inserimento utensile | Laterale = 25″ totale = 100″ |
Laterale = 6″ totale = 24″ |
| Pre-avvitamento 30 viti | 4″ totale = 120″ |
– |
| Leggera pressata per appoggio utensili | 10″ totale = 10″ |
– |
| Avvitamento definitivo 30 viti | 3″ totale = 90″ |
– |
| Bloccaggio 15 moduli tramite leva ergonomica | – | 4″ totale = 30″ |
| TEMPO TOTALE | 570″ = 9′,30″ | 116″ = 1′,56″ |
