FAST CLAMP1Prodotti > SISTEMI DI BLOCCAGGIO RAPIDO > FAST CLAMP3EASY CLAMP

FAST CLAMP3

Codice Con intermedio Prezzo
FC3
FC3.INT100F INT100F*
FC3.INT120F INT120F*
FC3.INT100 INT100
FC3.INT120 INT120
FC3.INT150 INT150
FC3.INT120-40 INT120-40
FC3.INT150-40 INT150-40
FC3.INT120HD INT120HD
FC3.INT150HD INT150HD
FC3.INT120-40HD INT120-40HD
FC3.INT150-40HD INT150-40HD
  • Descrizione
  • Specifiche
  • Allegati

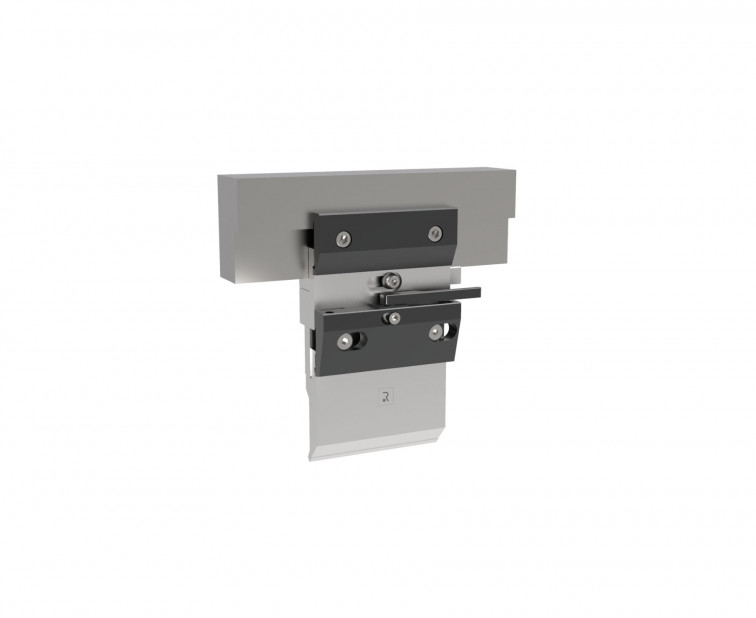

Sistema rapido superiore manuale con staffa frontale per utensili tipo R1, lunghezza 150 mm. Carico massimo 1000 kN/m.

* senza cuneo di centinatura

FAST CLAMP3 rappresenta la giusta sintesi tra i sistemi tradizionali a vite e quelli a leva più comuni. Con questa soluzione abbiamo una staffa costruita in un materiale più resistente con l’applicazione di un trattamento termico che conferisce alla superfici una maggiore durezza e una proprietà anti-ossidante.
Il principio di serraggio si basa sul concetto delle leva tramite un perno centrale. La particolarità di FAST CLAMP3 è che il perno è sempre registrabile. In questo modo abbiamo il controllo permanente della forza di serraggio anche sui punzoni il cui attacco potrebbe risultare leggermente usurato. FAST CLAMP3 si monta su tutti gli intermedi standard e grazie a una piastra di rinforzo temprata, il perno centrale non scalfisce il corpo dell’intermedio come accade per i sistemi tradizionali.
La leva standard è dotata di una prolunga estraibile per un serraggio ancora più agevole e la stessa prolunga si può utilizzare per il FAST CLAMP3 con la leva corta "LC" per eliminare qualsiasi ingombro laterale e agevolare la piegatura di profili scatolati.
Con il sistema KDS (Kit doppio staffaggio) possiamo chiudere contemporaneamente entrambe le staffe agendo frontalmente sulla leva centrale.





SISTEMA SUPERIORE

Il sistema FAST CLAMP3 è compatibile con tutte le presse piegatrici con attacco Amada-Promecam.
Non sono necessarie modifiche agli utensili.

DOPPIO STAFFAGGIO

Il sistema FAST CLAMP3 è disponibile sia nella versione con solo la staffa frontale che nella versione con la
doppia staffa, anteriore e posteriore - DOUBLE FAST CLAMP3.

CAMBIO UTENSILE

La staffa è dotata di una leva ergonomica e registrabile, per la facile apertura e chiusura della staffa.
Grazie al sistema di registrazione, la forza del serraggio è sempre controllata.

ALLINEAMENTO

Grazie al suo piano di spinta comprensivo di compensazione, il sistema FAST CLAMP3 garantisce il perfetto allineamento e serraggio di punzoni molto corti tramite la movimentazione della leva.

SICUREZZA

Il montaggio in sicurezza degli utensili sulla pressa è possibile grazie a uno speciale dentino anticaduta di cui è dotata la staffa di questo sistema.

ALIMENTAZIONE

Il sistema è disponibile nella sola versione manuale: un sistema completo, meccanico, funzionale e rapido per le presse piegatrici.

INSTALLAZIONE

Il sistema FAST CLAMP3 è settato per una macchina che prevede la distanza di 70 mm 2.76" tra gli intermedi.
Qualora la distanza dovesse essere superiore, è indispensabile che un numero minimo di pressori sia sempre in presa sull’intermedio; tale numero dipende dal tipo di utensile e dalla sua lunghezza.
