ROL3/2 HYD

Codice Lunghezza Prezzo
ROL3/2 HYD su richiesta
  • Descrizione
  • Specifiche
  • Allegati

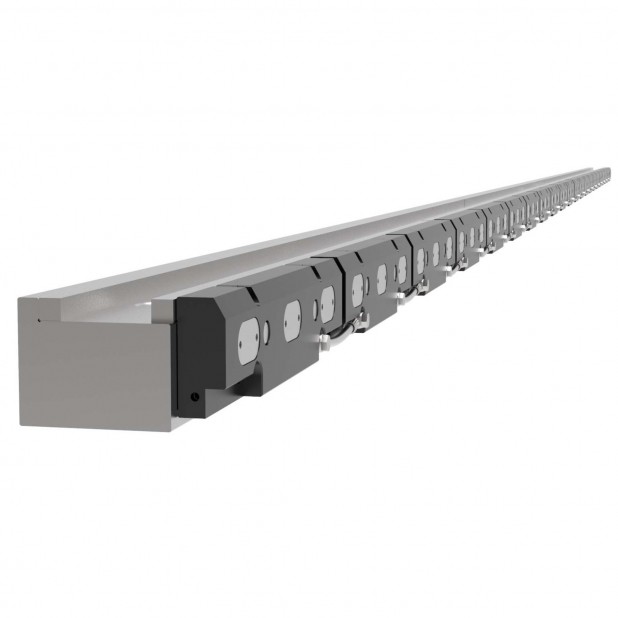

Sistema rapido inferiore idraulico in C45 e 42CrMo4 per utensili tipo Colly, Axjal, Eht, Weinbrenner e Promecam base 69-90 (sistemi ad alto tonnellaggio). Lunghezza da 1100 a 6100 mm. Carico massimo 300 kN/m.

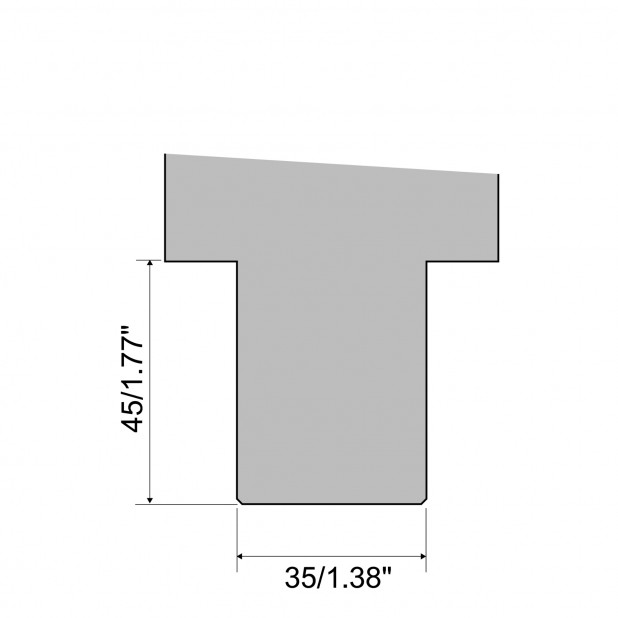

I bloccaggi inferiori ROL3/2 rappresentano un’evoluzione del sistema di fissaggio delle matrici con attacco Colly, EHT, Weinbrenner e Promecam base 69-90 (sistemi ad alto tonnellaggio). Sono tavole realizzate in un pezzo unico caratterizzate da un nuovo concetto estetico e meccanico.
Ogni ROL3/2 può essere fornito con un trattamento termico ad hoc per conferire la giusta durezza alle superfici di contatto con gli utensili.
Sono diverse le lunghezze possibili, da 1100 mm a 6100 mm per qualsiasi tipo di pressa piegatrice.
La linearità del ROL3/2 è garantita su tutta la sua lunghezza per mezzo del sistema di correzione TX.
Per la parte estetica si è intervenuti sull’ergonomia riducendo al massimo gli ingombri e la sua altezza di lavoro, con particolare attenzione al design.

SISTEMA INFERIORE

I bloccaggi della linea ROL3/2 sono sistemi di fissaggio degli utensili inferiori tipo Colly, Axjal, EHT,  Weinbrenner e Promecam base 69-90 (sistemi ad alto tonnellaggio).

ALIMENTAZIONE

Il sistema è disponibile nella versione pneumatica e idraulica.

INSTALLAZIONE

L’installazione dei sistemi ROL3/2 avviene attraverso una foratura da realizzare direttamente sulla tavola pressa piegatrice. Rolleri in fase di progettazione, realizza il disegno per l’applicazione. Per il montaggio delle sole staffe, viene rispettata la foratura già esistente.
Le connessioni e le integrazioni per il CNC sono spiegate sul manuale d’uso.

Unità di controllo: HPU-E/1

  • Necessita della connessione al CNC della pressa piegatrice per le operazioni di apertura e chiusura
  • Invio di un segnale elettrico al CNC che in caso di bassa pressione assicura il blocco della pressa piegatrice
  • Esistono due versioni per questa centralina: una che lavora a 220-380 VOLT e una a 110 VOLT
  • Pressione erogata 30/80/160 BAR
